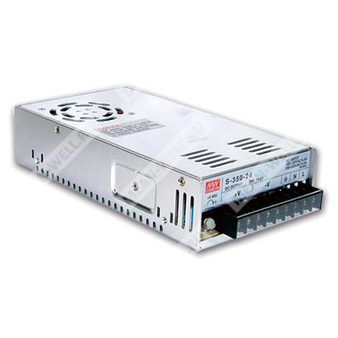

S-350-13.5 - импульсный источник питания 350 Вт с одним выходом и регулируемым напряжением 13,5 В.
Краткое назначение: AC/DC источник вторичного питания для промышленного применения с принудительным охлаждением, защитами от перегрузки и перенапряжения.
Расшифровка партномера
| Позиция | Значение |
| S | Серия источников питания Mean Well S |
| 350 | Номинальная выходная мощность 350 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Основные особенности
- Выбираемый переключателем диапазон входного переменного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- ШИМ-управление и стабилизация выходных параметров.
- Встроенное управление включением/выключением вентилятора.
- Испытание на полную нагрузку в режиме прогрева.
- Фиксированная частота переключения 25 кГц.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное напряжение | 13,5 В |
| Номинальный ток | 25,8 А |
| Диапазон тока | 0 ~ 25,8 А |
| Номинальная мощность | 348,3 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки напряжения | 12 ~ 15 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 79% |
| Потребляемый ток переменного входа тип. | 6,5 А при 115 В AC / 4 А при 230 В AC |
| Пусковой ток тип. | 50 А при 115 В AC / 50 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Токовое ограничение с циклическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение с автовосстановлением после устранения неисправности |
Функция
| Параметр | Значение |
| Управление вентилятором включение/выключение | RTH3 ≥ 55°C FAN ON, ≤ 50°C FAN OFF, ≥ 85°C отключение выхода (для диапазона 12 ~ 48 В) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60°C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 234,3 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,07 кг |
| Упаковка | 12 шт. / 13,5 кг / 0,92 куб. фута |
Подключение и конструкция
| Параметр | Значение |
| Тип корпуса | Case No. 912C |
| Назначение выводов | 1 — AC/L, 2 — AC/N, 3 — FG, 4~6 — DC OUTPUT -V, 7~9 — DC OUTPUT +V |
| Частота преобразования | 25 кГц |
Примечания
- Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
