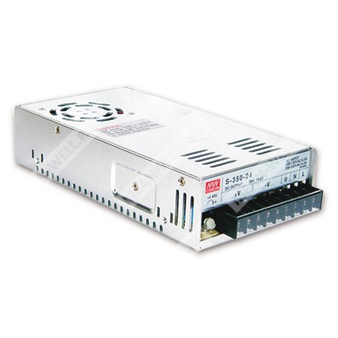

S-350-15 - импульсный источник питания 350 Вт с одним выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| S | Серия S-350 |
| 350 | Номинальная мощность 350 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
Источники питания серии S-350 представляют собой одновыходные импульсные блоки питания с принудительным охлаждением встроенным вентилятором, предназначенные для питания промышленной и электронной аппаратуры.
Особенности
- Диапазон входного переменного напряжения выбирается переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Управление ШИМ и стабилизация выходных параметров.
- Встроенная функция включения и отключения вентилятора.
- Испытание на полную нагрузку при 100%.
- Фиксированная частота переключения 25 кГц.
Выходные параметры
| Модель | S-350-15 |
| Постоянное выходное напряжение | 15 В |
| Номинальный выходной ток | 23,2 А |
| Диапазон выходного тока | 0 ~ 23,2 А |
| Номинальная мощность | 348 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5 ~ 18 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 78% |
| Входной ток тип. | 6,5 А при 115 В переменного тока; 4 А при 230 В переменного тока |
| Пусковой ток тип. | 50 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение по току, режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Ограничение по току, режим hiccup, автоматическое восстановление после устранения неисправности |
Функции
| Управление вентилятором включение/выключение | RTH3 ≥ 55°C вентилятор включен, ≤ 50°C вентилятор выключен, ≥ 85°C отключение выхода |
Условия эксплуатации
| Рабочая температура | -10 ~ +60°C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Надежность
| MTBF | 234,3 тыс. ч, по MIL-HDBK-217F (25°C) |
Габаритные размеры и упаковка
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,07 кг |
| Упаковка | 12 шт. / 13,5 кг / 0,92 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
Механические данные
Корпус: Case No. 912C. Монтажные и присоединительные размеры приведены на чертеже. Воздушный поток организован через встроенный вентилятор.
