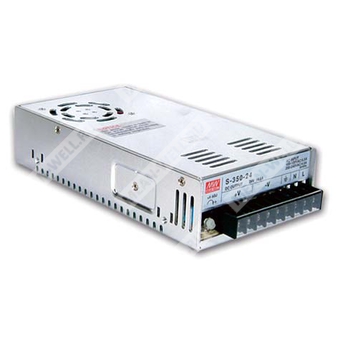

S-350-24 - импульсный источник питания переменного и постоянного тока 24 В, 350 Вт, одно выходное исполнение.
Расшифровка партномера
| S | Серия импульсных источников питания Mean Well S-350 |
| 350 | Номинальная мощность 350 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Источник питания S-350-24 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное выходное напряжение 24 В при максимальной мощности 350 Вт. Модель выполнена в одно выходном исполнении, рассчитана на промышленное применение, оснащена встроенным вентиляторным охлаждением, функцией регулировки выходного напряжения и полным набором защит.
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Работа также от постоянного входного напряжения.
- Встроенное принудительное охлаждение вентилятором постоянного тока.
- Управление вентилятором включением и выключением.
- Стабилизированное выходное напряжение с регулировкой.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Фиксированная частота переключения 25 кГц.
- Низкая стоимость и высокая пригодность для промышленной аппаратуры.
Выход
| Параметр | Значение |
| Выходное постоянное напряжение | 24 В |
| Номинальный ток | 14,6 А |
| Диапазон тока | 0 ~ 14,6 А |
| Номинальная мощность | 350,4 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон регулировки выходного напряжения | 20 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключателем; 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 81% тип. |
| Потребляемый ток | 6,5 А / 115 В AC; 4 А / 230 В AC |
| Пусковой ток | 50 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки | <3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Защита по типу hiccup, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Управление вентилятором включением/выключением | RTH3 ≥55°C FAN ON, ≤50°C FAN OFF, ≥85°C отключение выхода |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 234,3 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Безопасность
| Параметр | Значение |
| Испытательное выдерживаемое напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Прочее
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,07 кг |
| Упаковка | 12 шт. / 13,5 кг / 0,92 куб. фута |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке. |
Сведения по диапазонам серии
| Модель | 5 В | 7,5 В | 12 В | 13,5 В | 15 В | 24 В | 27 В | 36 В | 48 В |
| Номинальный ток | 50 А | 40 А | 29 А | 25,8 А | 23,2 А | 14,6 А | 13 А | 9,7 А | 7,3 А |
| Диапазон тока | 0 ~ 50 А | 0 ~ 40 А | 0 ~ 29 А | 0 ~ 25,8 А | 0 ~ 23,2 А | 0 ~ 14,6 А | 0 ~ 13 А | 0 ~ 9,7 А | 0 ~ 7,3 А |
| Номинальная мощность | 250 Вт | 300 Вт | 348 Вт | 348,3 Вт | 348 Вт | 350,4 Вт | 351 Вт | 350,4 Вт | 349,2 Вт |
| Пульсации и шум | 150 мВп-п | 150 мВп-п | 150 мВп-п | 150 мВп-п | 150 мВп-п | 150 мВп-п | 200 мВп-п | 240 мВп-п | 240 мВп-п |
| Диапазон регулировки | 4,5 ~ 5,6 В | 6 ~ 9 В | 10 ~ 13,2 В | 12 ~ 15 В | 13,5 ~ 18 В | 20 ~ 26,4 В | 26 ~ 32 В | 32 ~ 40 В | 40,5 ~ 46,5 В |
| Допуск | ±2,0% | ±2,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Нестабильность по линии | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Нестабильность по нагрузке | ±1,0% | ±1,0% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
Механическое исполнение и подключение
| Параметр | Значение |
| Корпус | Case No. 912C |
| Подключение входа | AC/L, AC/N, FG |
| Подключение выхода | DC OUTPUT +V, DC OUTPUT -V |
| Позиции клемм | 1: AC/L; 2: AC/N; 3: FG; 4~6: DC OUTPUT -V; 7~9: DC OUTPUT +V |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
| Частота преобразования | 25 кГц |
