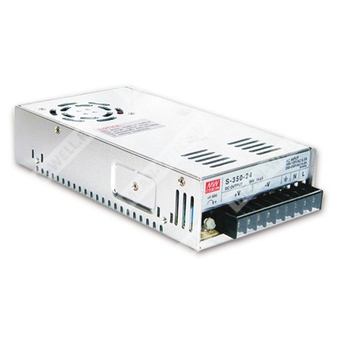

S-350-27 - импульсный источник питания с одним выходом для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия источников питания Mean Well S |
| 350 | Номинальная мощность 350 Вт |
| 27 | Выходное напряжение 27 В постоянного тока |
Назначение и особенности
Модель S-350-27 относится к серии одновыходных импульсных источников питания мощностью 350 Вт. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 27 В для питания промышленной электронной аппаратуры, систем автоматизации, средств управления, измерительных и исполнительных устройств.
Источник выполнен с принудительным охлаждением встроенным вентилятором, имеет переключаемый диапазон входного напряжения, защиту от короткого замыкания, перегрузки и перенапряжения, а также регулировку выходного напряжения.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Управление вентилятором включением и выключением.
- PWM-управление и стабилизация выходных параметров.
- Фиксированная частота переключения 25 кГц.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 13 А |
| Диапазон тока | 0 ~ 13 А |
| Номинальная мощность | 351 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 26 ~ 32 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, переключение; 254 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 82% |
| Потребляемый ток | 4 А при 230 В переменного тока |
| Пусковой ток | 50 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 40,5 ~ 46,5 В |
| Тип защиты от перенапряжения | Импульсный режим с автоматическим восстановлением после устранения неисправности |
Функции
| Параметр | Значение |
| Управление вентилятором | RTH3 ≥55°C FAN ON, ≤50°C FAN OFF, ≥85°C отключение выхода (для 12 ~ 48 В) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1,5 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 234,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,07 кг |
| Упаковка | 12 шт. / 13,5 кг / 0,92 куб. фута |
Выводы и подключения
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход постоянного тока -V |
| 7 ~ 9 | Выход постоянного тока +V |
Механические сведения
Корпус выполнен в металлическом исполнении. Охлаждение — воздушное, направление воздушного потока показано на чертеже. Монтажные размеры и компоновка клемм соответствуют исполнению Case No. 912C.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного кабеля, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
