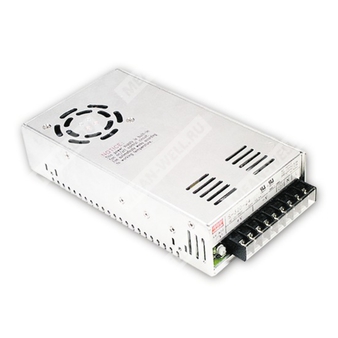

S-350-48 - импульсный источник питания 48 В постоянного тока мощностью 350 Вт для промышленного применения.
Краткое описание
Модель S-350-48 относится к серии Mean Well S-350 и представляет собой одно-выходной импульсный источник питания с принудительным воздушным охлаждением встроенным вентилятором, регулируемым выходным напряжением и встроенными видами защиты. Изделие предназначено для питания промышленной электроники, систем автоматики, телекоммуникационного и другого оборудования с требованием к стабилизированному напряжению 48 В.
Расшифровка партномера
| S | Серия источников питания S-350 |
| 350 | Номинальная мощность 350 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Управление PWM и стабилизация параметров выхода.
- Встроенное управление включением и выключением вентилятора.
- Проверка на 100% номинальной нагрузки.
- Фиксированная частота переключения 25 кГц.
- Низкая стоимость.
Выход
| Модель | S-350-48 |
| Постоянное выходное напряжение | 48 В |
| Номинальный ток | 7.3 А |
| Диапазон тока | 0 ~ 7.3 А |
| Номинальная мощность | 350.4 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 41 ~ 56 В |
| Допуск выходного напряжения | ±1.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока переключением, 254 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 83% |
| Входной ток тип. | 6.5 А при 115 В переменного тока, 4 А при 230 В переменного тока |
| Пусковой ток тип. | 50 А при 115 В переменного тока, 50 А при 230 В переменного тока |
| Ток утечки | < 3.5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57.6 ~ 67.2 В |
| Тип защиты по перенапряжению | Hiccup mode, автоматическое восстановление после устранения неисправности |
Функция
| Управление вентилятором включение и выключение | RTH3 ≥50°C FAN ON, ≤45°C FAN OFF, ≥80°C отключение выхода (5 ~ 7.5 В) |
| Управление вентилятором включение и выключение | RTH3 ≥55°C FAN ON, ≤50°C FAN OFF, ≥85°C отключение выхода (12 ~ 48 В) |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60°C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Испытательное напряжение | I/P-O/P: 1.5 кВ AC, I/P-FG: 2 кВ AC, O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Надежность и исполнение
| MTBF | 234.3 тыс. ч. минимум, MIL-HDBK-217F (25°C) |
| Габариты | 215 × 115 × 50 мм |
| Масса | 1.07 кг |
| Упаковка | 12 шт. / 13.5 кг / 0.92 куб. фута |
Механические данные
Корпус: Case No. 912C. Воздушный поток организован встроенным вентилятором. Подключение выполняется через клеммный блок согласно назначению выводов: 1 — AC/L, 2 — AC/N, 3 — FG, 4~6 — DC OUTPUT -V, 7~9 — DC OUTPUT +V. Предусмотрен вывод регулировки +V ADJ. и индикация LED.
Блок-схема функциональных узлов
Состав устройства включает: EMI-фильтр, выпрямители и фильтр, узел коммутации мощности, драйвер, PWM-контроль, схемы O.C.P. и O.V.P., а также вентилятор с управлением включением и выключением.
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0.1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
