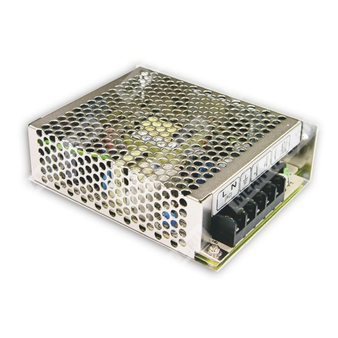

S-40-12 - импульсный источник питания с одним выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в партномере |
Значение |
| S-40 |
Серия источников питания мощностью 40 Вт |
| 12 |
Выходное номинальное напряжение 12 В |
| S-40-12 |
Импульсный источник питания серии S-40, одноканальный выход 12 В |
Назначение и особенности
Источник питания S-40-12 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 12 В для питания промышленной и электронной аппаратуры.
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Испытание на 100% номинальной нагрузки в процессе приработки.
- Фиксированная частота переключения 75 кГц.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3,5 А |
| Диапазон тока нагрузки | 0–3,5 А |
| Номинальная мощность | 42 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,8–13,2 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 300 мс, 50 мс при 230 В переменного тока; 800 мс, 50 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 70 мс при 230 В переменного тока; 15 мс при 115 В переменного тока при полной нагрузке |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД типовое значение | 76% при 115 В переменного тока |
| Входной ток типовой | 1,2 А при 115 В переменного тока; 0,6 А при 230 В переменного тока |
| Пусковой ток типовой | Холодный старт: 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | Менее 1 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность и конструкция
| Параметр | Значение |
| MTBF | 314,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 13,9 кг; 0,86 CUFT |
Подключение
| Номер контакта | Назначение |
| 1 | Выход постоянного тока −V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление корпуса FG |
| 4 | Вход переменного тока AC/L |
| 5 | Вход переменного тока AC/N |
Стандарты безопасности
UL1012, UL60950-1, TUV EN60950-1.
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
Описание серии
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание / перегрузка / перенапряжение.
- Охлаждение свободной циркуляцией воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 75 кГц.
