S-40-15 - компактный AC/DC источник питания 15 В для промышленной аппаратуры и встраиваемых систем.
Общее назначение

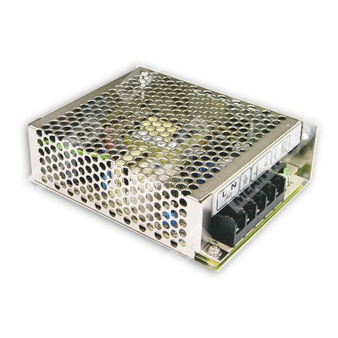

Mean Well S-40-15 — импульсный источник питания открытого исполнения мощностью 42 Вт с одним выходом 15 В постоянного тока. Предназначен для питания электронной и промышленной аппаратуры, приборов автоматики, систем управления и встраиваемых устройств, требующих стабилизированного низковольтного DC напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S | Серия импульсных источников питания Mean Well S-40 |
| 40 | Номинальная мощность класса 40 Вт |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100 % нагрузки перед отгрузкой.
- Фиксированная частота переключения 75 кГц.
- Промышленное исполнение для длительной эксплуатации.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 2,8 А |
| Диапазон тока нагрузки | 0 ~ 2,8 А |
| Номинальная мощность | 42 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 13,5 ~ 16,5 В |
| Погрешность установки напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 300 мс, 50 мс / 230 В AC; 800 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 70 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 76 % при 115 В AC |
| Потребляемый ток, типовое значение | 1,2 А / 115 В AC; 0,6 А / 230 В AC |
| Пусковой ток, типовое значение | Холодный старт: 25 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150 % от номинальной выходной мощности; тип защиты — hiccup, восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В; тип защиты — hiccup, восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-FG: 1,5 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 314,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 13,9 кг; 0,86 куб. фута |
| Исполнение корпуса | Case No. 903 |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление FG |
| 4 | Вход AC/L |
| 5 | Вход AC/N |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
