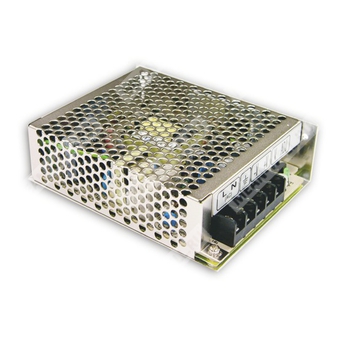

S-40-24 - 40-ваттный источник питания с одним выходом 24 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера |
Значение |
| S |
Серия источников питания Mean Well S |
| 40 |
Номинальная выходная мощность 40 Вт |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение
Импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для питания промышленной и электронной аппаратуры.
Серия и особенности
- Универсальный сетевой вход с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке при прогреве.
- Фиксированная частота переключения 75 кГц.
- 2 года гарантии.
Выход
| Параметр |
Значение для S-40-24 |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
1,8 А |
| Диапазон выходного тока |
0…1,8 А |
| Номинальная мощность |
43 Вт |
| Пульсации и шум, макс. |
100 мВ п-п |
| Диапазон подстройки напряжения |
21,6…26,4 В |
| Регулирование по сети |
±1,0% |
| Регулирование по нагрузке |
±0,5% |
| Точность установки, включение и время нарастания |
300 мс, 50 мс при 230 В переменного тока; 800 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
70 мс при 230 В переменного тока; 15 мс при 115 В переменного тока, при полной нагрузке |
| Допуск по выходному напряжению |
±2,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети |
47…63 Гц |
| КПД тип. |
78% при 115 В переменного тока |
| Потребляемый ток тип. |
1,2 А при 115 В переменного тока; 0,6 А при 230 В переменного тока |
| Пусковой ток тип. |
Холодный запуск: 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки |
<1 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
105…150% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
27,6…32,4 В; тип защиты — режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
314,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,44 кг |
| Упаковка |
30 шт.; 13,9 кг; 0,86 куб. фута |
Подключение
| Номер вывода |
Назначение |
| 1 |
Выход постоянного тока −V |
| 2 |
Выход постоянного тока +V |
| 3 |
FG, защитное заземление |
| 4 |
AC/L |
| 5 |
AC/N |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
Сводка по изделию
S-40-24 представляет собой компактный одно-выходной импульсный источник питания мощностью до 43 Вт с выходом 24 В постоянного тока, универсальным входом 85…264 В переменного тока и набором защит, рассчитанный на применение в промышленной электронике и системах автоматизации.
