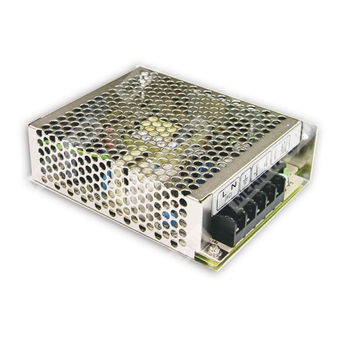

S-40-5 - одновыходной импульсный источник питания мощностью 40 Вт на 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| S | Серия источников питания Mean Well S |
| 40 | Номинальная мощность 40 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Краткое назначение
Импульсный источник питания для преобразования сетевого переменного или постоянного входа в стабилизированное напряжение 5 В постоянного тока.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота коммутации 75 кГц.
- Промышленное исполнение с креплением в корпусе.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 8 А |
| Диапазон тока | 0–8 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 75 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,75–5,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±2,0% |
| Время установки, время нарастания | 300 мс, 50 мс при 230 В AC |
| Время установки, время нарастания | 800 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 70 мс при 230 В AC |
| Время удержания | 15 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Типовой КПД | 72% при 115 В AC |
| Типовой входной ток | 1,2 А при 115 В AC |
| Типовой входной ток | 0,6 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC, холодный старт |
| Пусковой ток | 50 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, продолжительность 60 мин по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Испытательное напряжение | I/P-FG: 1,5 кВ AC |
| Испытательное напряжение | O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочие параметры
| Параметр | Значение |
| MTBF | 314,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 13,9 кг; 0,86 CUFT |
| Частота преобразования | 75 кГц |
| Исполнение корпуса | Case No. 903 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление FG |
| 4 | Вход переменного тока AC/L |
| 5 | Вход переменного тока AC/N |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке. |
