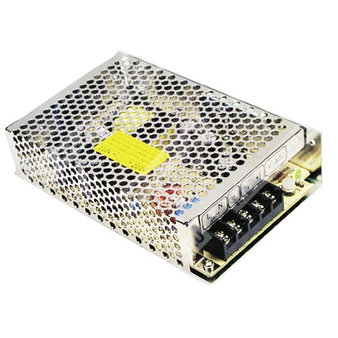

S-50-12 - одновыходной импульсный источник питания на 12 В для промышленной аппаратуры и систем автоматизации.
Назначение
Источник питания серии S-50 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 12 В для питания электронной и промышленной аппаратуры.
Краткое описание серии
Серия S-50 представляет собой одновыходные импульсные источники питания мощностью 50 Вт с естественным охлаждением, индикацией включения, фиксированной частотой переключения 27 кГц и выбором диапазона входного напряжения переключателем.
Расшифровка партномера
| S-50 | серия импульсных источников питания Mean Well, выходная мощность 50 Вт |
| 12 | номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Выходная мощность 50 Вт.
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией воздуха.
- Светодиодный индикатор включения.
- Фиксированная частота переключения 27 кГц.
Вход
| Диапазон входного напряжения | 85–132 В переменного тока / 170–264 В переменного тока / 240–370 В постоянного тока, выбирается переключателем |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 78% |
| Потребляемый ток, тип. | 0,52 А при 230 В AC |
| Пусковой ток, тип. | 33 А при 230 В AC в холодном состоянии |
| Ток утечки | <1 мА при 240 В AC |
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная мощность | 50,4 Вт |
| Диапазон регулировки выходного напряжения | 10,8–13,2 В |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания, тип. | 24 мс при полной нагрузке |
Защита
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты | Ограничение тока с обратным ходом, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P–O/P: 1,5 кВ AC |
| Испытательное напряжение | I/P–FG: 1,5 кВ AC |
| Испытательное напряжение | O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность
| MTBF | 408,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Сертификация и нормы
| Стандарты безопасности | Разработка с учетом UL1012 |
| Эмиссия ЭМС | Разработка с учетом FCC Part 15 J, класс B по проводимым помехам |
Конструктивные данные
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт.; 13,1 кг; 0,7 куб. фута |
| Исполнение | Открытое исполнение, корпус с перфорацией для естественного охлаждения |
Подключение
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT −V |
| 5 | DC OUTPUT +V |
Схемные сведения
Структура устройства включает входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, цепь контроля, узел обнаружения и защиту от перегрузки.
Фиксированная частота преобразования: 27 кГц.
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельном соединении конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке. |
