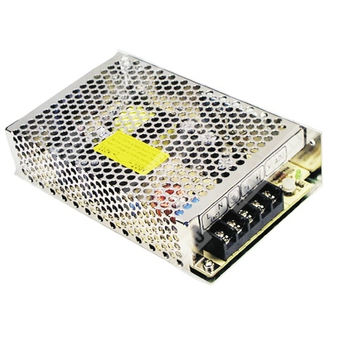

S-50-5 - импульсный источник питания 5 В, 10 А, 50 Вт для промышленной электроники.
Назначение и общие сведения
Модель S-50-5 относится к серии S-50 и представляет собой одновыходной импульсный источник питания с естественным охлаждением. Устройство предназначено для преобразования сети переменного тока в стабилизированное постоянное напряжение 5 В для питания электронной аппаратуры, систем автоматизации, измерительных и вспомогательных промышленных узлов.
Источник выполнен в металлическом корпусе, рассчитан на монтаж в составе оборудования, имеет входной диапазон, выбираемый переключателем, и встроенные защиты от короткого замыкания и перегрузки.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S | Серия источников питания S |
| 50 | Номинальная мощность серии: 50 Вт |
| 5 | Выходное напряжение: 5 В |
Особенности
- Одновыходной импульсный источник питания.
- Входной диапазон AC выбирается переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикация наличия питания светодиодом.
- Фиксированная частота преобразования 27 кГц.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ... 10 А |
| Номинальная мощность | 50 Вт |
| Максимальная мощность | 50,4 Вт |
| Пульсации и шум | 75 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,75 ... 5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 132 В AC / 170 ... 264 В AC / 240 ... 370 В DC, выбирается переключателем |
| Диапазон входной частоты | 47 ... 63 Гц |
| КПД | 71% |
| Потребляемый ток | 1 А при 115 В AC; 0,52 А при 230 В AC |
| Пусковой ток | Холодный пуск: 17 А при 115 В AC; 33 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ... 150% от номинальной выходной мощности |
| Тип защиты | Схема ограничения тока с обратным ходом; автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | Разработка с учётом UL1012 |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие FCC Part 15, класс B по проводимым помехам |
Надёжность
| Параметр | Значение |
| MTBF | 408,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение корпуса | Металлический корпус для открытого монтажа |
| Охлаждение | Свободная конвекция воздуха |
| Световая индикация | LED-индикатор включения питания |
| Частота преобразования | 27 кГц |
Подключение
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,51 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 13,1 кг |
| Объём упаковки | 0,7 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, с нагрузочным конденсатором 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает в себя допуск уставки, нестабильность по линии и нестабильность по нагрузке.
