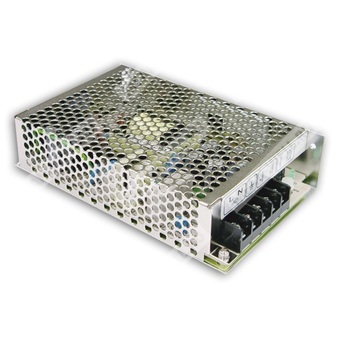

S-60-12 — одновыходной импульсный источник питания 12 В, 60 Вт.
Расшифровка партномера
| Позиция |
Расшифровка |
| S |
Серия источников питания Mean Well S |
| 60 |
Номинальная мощность 60 Вт |
| 12 |
Выходное напряжение 12 В постоянного тока |
Назначение и особенности
Источник питания S-60-12 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное напряжение 12 В постоянного тока для питания промышленной электроники, автоматики, электронных узлов и вспомогательных цепей.
Исполнение серии предусматривает универсальный диапазон входного напряжения, охлаждение за счёт свободной конвекции воздуха, защиту от короткого замыкания, перегрузки и перенапряжения, а также фиксированную рабочую частоту преобразования 77 кГц.
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
5 А |
| Диапазон выходного тока |
0 ~ 5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
120 мВ п-п |
| Диапазон регулировки выходного напряжения |
10,8 ~ 13,2 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Уставка перенапряжения |
13,8 ~ 16,2 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Типовой КПД |
76% |
| Типовой входной ток |
1 А при 230 В переменного тока; 2 А при 115 В переменного тока |
| Типовой пусковой ток |
40 А при 230 В переменного тока; 20 А при 115 В переменного тока, холодный пуск |
| Ток утечки |
<3,5 мА при 240 В переменного тока |
| Время включения, нарастания |
800 мс, 50 мс при 115 В переменного тока при полной нагрузке; 300 мс, 50 мс при 230 В переменного тока при полной нагрузке |
| Время удержания |
12 мс при 115 В переменного тока при полной нагрузке; 80 мс при 230 В переменного тока при полной нагрузке |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки |
5,75 ~ 6,75 В |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
13,8 ~ 16,2 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр |
Значение |
| Средняя наработка на отказ |
316,2 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм |
| Масса |
0,51 кг |
| Упаковка |
24 шт.; 13,1 кг; 0,7 куб. фута |
| Номер корпуса |
901 |
| Частота преобразования |
77 кГц |
Терминалы и подключение
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
Описание функций и свойств
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота коммутации 77 кГц.
- Двухлетний гарантийный срок.
Примечания
1. Все параметры, явно не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, нестабильность по линии и нестабильность по нагрузке.
