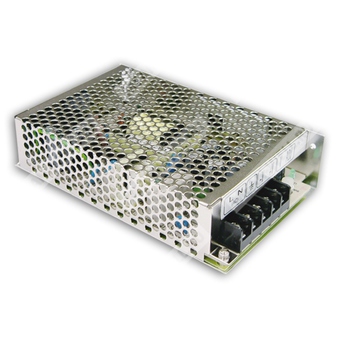

S-60-15 — импульсный источник питания 60 Вт с одним выходом 15 В для промышленной электроники.
Назначение: источник питания AC/DC с универсальным входом, предназначенный для формирования стабилизированного постоянного напряжения 15 В в системах промышленной автоматики, электроники и распределённого питания.
Расшифровка партномера
| S | Серия источников питания Mean Well S |
| 60 | Номинальная мощность 60 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 77 кГц.
Выход
| Постоянное выходное напряжение | 15 В |
| Номинальный выходной ток | 4 А |
| Диапазон регулировки выходного напряжения | 13,5…16,5 В |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линия регулирования | ±0,5% |
| Нагрузка регулирования | ±0,5% |
| Защита от перегрузки | 105…150% от номинальной выходной мощности |
| Порог защиты от перенапряжения | 17,25…20,25 В |
Вход
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД | 77% |
| Потребляемый ток | 1 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток | 40 А при 230 В AC; 20 А при 115 В AC, холодный старт |
| Ток утечки | <3,5 мА при 240 В AC |
| Время запуска, нарастания | 800 мс, 50 мс / 115 В AC при полной нагрузке |
| Время запуска, нарастания | 300 мс, 50 мс / 230 В AC при полной нагрузке |
| Время удержания | 12 мс / 115 В AC при полной нагрузке |
| Время удержания | 80 мс / 230 В AC при полной нагрузке |
Защита
| Перегрузка | Тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,1 кг / 0,7 куб. фута |
| Срок наработки до отказа | 316,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| 1 | Переменный вход AC/L |
| 2 | Переменный вход AC/N |
| 3 | Заземление FG |
| 4 | Отрицательный выход DC OUTPUT -V |
| 5 | Положительный выход DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линию регулирования и нагрузочную регулировку.
