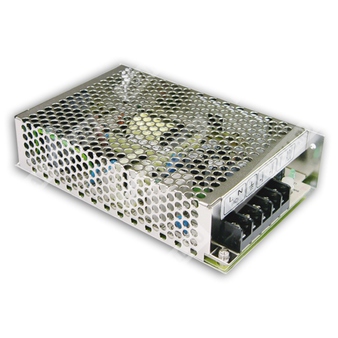

S-60-24 — компактный импульсный источник питания 24 В постоянного тока для промышленной электроники и автоматики.
S-60-24 — одно выходной импульсный источник питания мощностью 60 Вт с универсальным сетевым входом, предназначенный для питания промышленной аппаратуры, электронных модулей, систем управления и другой нагрузки постоянного тока.
Расшифровка партномера
| Позиция |
Расшифровка |
| S |
Серия источников питания Mean Well S |
| 60 |
Номинальная мощность 60 Вт |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% нагрузке в процессе прожига.
- Фиксированная частота переключения 77 кГц.
- Подходит для промышленного применения и шкафной аппаратуры.
Выход
| Параметр |
Значение для S-60-24 |
| Постоянное выходное напряжение |
24 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0 ~ 2,5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
21,6 ~ 26,4 В |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Время установки, время нарастания |
800 мс, 50 мс при 115 В переменного тока; 300 мс, 50 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания |
12 мс при 115 В переменного тока; 80 мс при 230 В переменного тока, при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД, тип. |
79% |
| Потребляемый ток, тип. |
1 А при 230 В переменного тока; 2 А при 115 В переменного тока |
| Пусковой ток, тип. |
Холодный старт: 40 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Ток утечки |
< 3,5 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки |
Неприменимо для выходного напряжения 24 В; защита реализуется в режиме hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27,6 ~ 32,4 В |
| Тип защиты от перенапряжения |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C с учётом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
316,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Масса и упаковка |
0,51 кг; 24 шт./13,1 кг/0,7 куб. фут |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 901 |
| Монтажные размеры |
Указаны на чертеже механической спецификации |
| Номинальная высота |
38 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
Выход DC −V |
| 5 |
Выход DC +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
