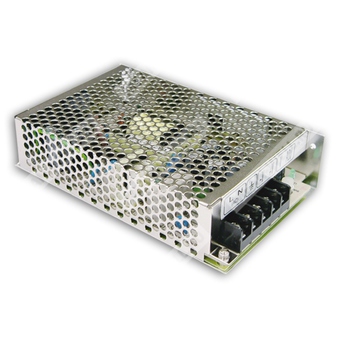

S-60-5 - импульсный источник питания 60 Вт с одним выходом 5 В для промышленной электроники и систем автоматики.
Краткое назначение: AC/DC источник питания для преобразования универсального сетевого напряжения в стабилизированное постоянное напряжение 5 В с выходным током до 12 А.
Расшифровка партномера
| Позиция | Значение |
| S | Серия источников питания Mean Well S |
| 60 | Номинальная мощность 60 Вт |
| 5 | Выходное напряжение 5 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 77 кГц.
- Двухлетний гарантийный срок не приводится.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 12 А |
| Диапазон выходного тока | 0 ~ 12 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пуск, время нарастания | 300 мс, 50 мс / 230 В переменного тока |
| Время удержания | 80 мс / 230 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 73% |
| Потребляемый ток | 2 А / 115 В переменного тока; 1 А / 230 В переменного тока |
| Пусковой ток | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока, холодный старт |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки | 5,75 ~ 6,75 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Дополнительные данные
| Параметр | Значение |
| Средняя наработка на отказ | 316,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,1 кг / 0,7 куб. фут. |
Механические размеры
Корпус: Case No. 901. Размеры корпуса: 159 × 97 × 38 мм. На чертеже также указаны монтажные и присоединительные размеры, включая высоту 38 мм, длину 159 мм и ширину 97 мм.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT -V |
| 5 | DC OUTPUT +V |
Блок-схема
Схема построена по классической структуре: входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, цепи контроля O.L.P., O.V.P. и PWM-контроллер.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
