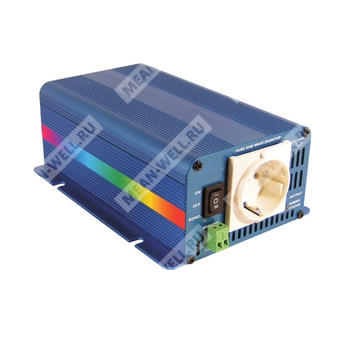

S150-224F3 - преобразователь постоянного тока в переменный 150 Вт с чистой синусоидой для питания нагрузки от аккумулятора.
Расшифровка партномера S150-224F3
| Позиция | Значение |
| S150 | Серия инверторов Mean Well S150, номинальная мощность 150 Вт |
| 2 | Класс выходного напряжения 230 В AC |
| 24 | Входное напряжение 24 В DC |
| F3 | Исполнение с типом выходных розеток TYPE-3, европейский вариант |
Назначение
Инвертор S150-224F3 предназначен для преобразования постоянного напряжения аккумуляторной батареи 24 В в однофазное переменное напряжение 230 В с формированием выходного сигнала чистой синусоиды. Применяется для питания бытовой, офисной и переносной аппаратуры, а также оборудования в автомобильных, мобильных и судовых системах электропитания.
Ключевые особенности
- Выходное напряжение с чистой синусоидой.
- Управление включением/выключением питания и дистанционное управление.
- Широкий диапазон входного напряжения.
- Регулирование выходного напряжения.
- Принудительное охлаждение термоуправляемым вентилятором.
- Двухцветная индикация состояния питания и аварии.
- Аппаратные защиты от пониженного входного напряжения, перегрузки, перенапряжения, перегрева, короткого замыкания выхода и обратной полярности входа.
- Микропроцессорная топология.
- Выходные розетки европейского исполнения.
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 150 Вт |
| Пиковая мощность | 200 Вт |
| Тип выходного напряжения | Чистая синусоида, коэффициент гармонических искажений менее 6% |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 21,0…30 В DC |
| Номинальное выходное напряжение | 230 В AC |
| Частота выходного напряжения | 50 Гц ±0,3% |
| Стабилизация выходного напряжения | ±5% |
| КПД, не менее | 80% |
| Тип розеток | TYPE-3, 1 шт. |
| Индикация | Состояние питания и авария |
Вход
| Параметр | Значение |
| Входное напряжение | 24 В DC |
| Диапазон входного напряжения | 21,0…30 В DC |
| Номинальный входной ток | 10 А |
| Ток холостого хода | 0,16 А |
| КПД, не менее | 80% |
| Входной предохранитель | 15 А × 1 |
| Подключение постоянного тока | Кабель 600 мм, штекер прикуривателя × 1 |
Выход
| Параметр | Значение |
| Выходное напряжение | 230 В AC |
| Номинальная мощность | 150 Вт |
| Пиковая мощность | 200 Вт |
| Форма выходного напряжения | Чистая синусоида, коэффициент гармонических искажений менее 6% |
| Частота | 50 Гц ±0,3% |
| Стабилизация выходного напряжения | ±5% |
| Выходные розетки | TYPE-3, 1 шт. |
Защита
| Параметр | Значение |
| Понижение входного напряжения | 10 ±0,5 В |
| Перегрузка | Свыше 200 Вт: отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 15…16 В |
| Перегрев | Да, отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание выхода | Отключение выходного напряжения, восстановление после повторного включения питания |
| Обратная полярность батареи | Предохранитель перегорает |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0…40 °C |
| Охлаждение при температуре выше | 40 °C, вентилятор включается автоматически |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -30…+70 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по помехам | Соответствие FCC класс B |
| Помехоустойчивость | Соответствие EN55022 класс B, 72/245/CEE, 95/54/CE |
| ЭМС иммунитет | Соответствие EN61000-4-2,3, ENV50204 |
| Низковольтные требования | Соответствие EN60950 |
| Стандарты безопасности | UL458 только для исполнений с розетками GFCI |
| Допуски | UL / e13 / FCC / CE |
Прочее
| Параметр | Значение |
| Топология | Микропроцессорная |
| Дистанционное управление | Есть |
| Выключатель питания | Есть |
| Индикаторы | Двухцветные, отображают питание и аварию |
Примечания
- Защита по пониженному входному напряжению сопровождается отключением выходного напряжения; восстановление выполняется после повторного включения питания.
- При перегрузке свыше 200 Вт выходное напряжение отключается; восстановление выполняется после повторного включения питания.
- Защита от перегрева отключает выходное напряжение и автоматически восстанавливается после снижения температуры.
- Защита от короткого замыкания выхода сопровождается отключением выходного напряжения; восстановление выполняется после повторного включения питания.
- При обратной полярности аккумулятора срабатывает предохранитель.
- Вентилятор включается при температуре выше 40 °C.
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 200 × 132 × 72 мм |
| Масса | 2,7 кг |
Упаковка
| Параметр | Значение |
| Количество в коробке | 6 шт. |
| Масса коробки | 19 кг |
