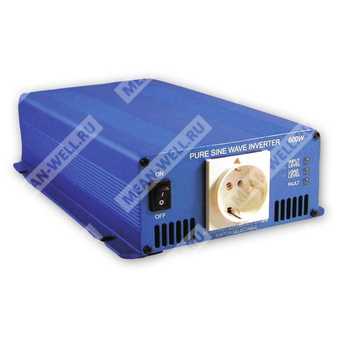

S600-148B2 - инвертор DC/AC с чистой синусоидой для преобразования постоянного напряжения 48 В в переменное 110 В.
Назначение: преобразователь постоянного тока в переменный для питания бытовой, офисной, переносной и автомобильной аппаратуры, а также оборудования для транспорта и яхт.
Расшифровка партномера
| Состав обозначения | Расшифровка |
| S600 | серия инверторов мощностью 600 Вт |
| 148 | входное номинальное напряжение 48 В |
| B2 | исполнение с двухполюсным выходом типа USA, вариант 110 В |
Основные особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Управление на базе микропроцессора.
- Встроенное охлаждение вентилятором с регулированием по нагрузке.
- Трёхцветная индикация уровня входного напряжения, уровня нагрузки и аварийного состояния.
- Защита от пониженного напряжения аккумулятора, перенапряжения, перегрева, короткого замыкания выхода, переполюсовки входа и перегрузки.
- Переключатель включения/выключения на передней панели.
Параметры выходной части
| Параметр | Значение |
| Номинальное выходное напряжение переменного тока | 110 В |
| Диапазон входного напряжения AC | 110 В |
| Номинальная мощность | 600 Вт |
| Пиковая мощность | 800 Вт |
| Форма выходного напряжения | чистая синусоида, THD < 3% |
| Частота | 60 Гц ±0,1% |
| Стабилизация выходного напряжения | -10 ... +4% |
| Стандартные розетки | TYPE-2, 2 шт. |
Параметры входной части
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 48 В |
| Диапазон входного напряжения | 42 ... 60 В DC |
| Номинальный входной ток | 15 А |
| Ток холостого хода | 0,23 А |
| КПД типовой | 92% |
| Разъём/подключение по постоянному току | нет |
| Предохранитель | 10 А × 2 |
Защиты
| Функция защиты | Порог / реакция |
| Сигнализация пониженного напряжения аккумулятора | 42 ±2 В |
| Отключение по пониженному напряжению аккумулятора | 40 ±2 В |
| Защита от перегрузки | 30 ... 32 В |
| Защита от перенапряжения | 60 ... 62 В |
| Защита от перегрева | 85 ±5 °C, восстановление после сброса |
| Защита от короткого замыкания выхода | выключение, восстановление повторным включением питания |
| Защита от переполюсовки аккумулятора | плавкий предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ... +33 °C |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Температура и влажность хранения | -30 ... +70 °C; 10% ... 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ... 50 °C) |
Показатели надёжности и безопасность
| Параметр | Значение |
| MTBF | 70 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Сопротивление изоляции | I/P - O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL458 (только для розеток GFCI) |
| ЭМС, излучение | соответствие FCC Class B |
| ЭМС, помехоустойчивость | EN61000-4-2, 3; ENV50204 |
| Низковольтные требования | EN60950 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 295 × 180 × 72 мм |
| Масса | 2,7 кг |
| Упаковка | 6 шт. / 20 кг / коробка |
| Охлаждение | вентилятор, включение при 200 Вт, выключение при 150 Вт |
| Орган управления | переключатель ON/OFF |
Описание индикации
Трёхцветные индикаторы отображают уровень входного напряжения, уровень выходной нагрузки и состояние неисправности.
Примечания
- Выходное напряжение: 100 / 110 / 120 В выбирается внутренним переключателем для соответствующих исполнений.
- Для европейского исполнения предусмотрено выходное напряжение 220 / 230 / 240 В с внутренним переключением.
- Указано наличие селекторного переключения частоты 50 Гц / 60 Гц в механическом исполнении.
- Предусмотрена индикация состояния: уровень входа, уровень нагрузки и авария.
- При перегрузке выходное напряжение отключается, восстановление возможно повторным включением питания.
- При коротком замыкании выход отключается, восстановление выполняется повторным включением питания.
