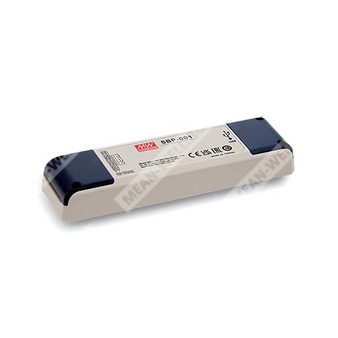

SBP-001 — программатор параметров зарядного профиля для интеллектуальных зарядных устройств MEAN WELL.
Назначение: настройка и программирование параметров зарядных кривых интеллектуальных аккумуляторных зарядных устройств MEAN WELL через интерфейсы PMBus, CANBus и UART.
Расшифровка партномера
| Позиция | Расшифровка |
| SBP | Серия программаторов интеллектуальных аккумуляторных зарядных устройств |
| 001 | Первое поколение, Smart Battery Programmer |
Описание
SBP-001 представляет собой программатор, предназначенный прежде всего для различных программируемых моделей аккумуляторных зарядных устройств MEAN WELL. Он используется для задания параметров кривых зарядки, включая постоянный ток, постоянное напряжение, плавающее напряжение и поддерживающий ток, а также другие параметры, связанные с процессом зарядки. Устройство обеспечивает простую настройку зарядных устройств MEAN WELL, повышая удобство конфигурирования и согласования параметров с требованиями промышленного применения.
Программатор не требует батареи или питания от сети переменного тока для работы в режиме программирования. Подключение к персональному компьютеру выполняется через Mini USB, а интерфейсы программирования поддерживают напряжения 5 В и 3,3 В. Для индикации режима интерфейса применяются светодиоды: зелёный для интерфейса 3,3 В и оранжевый для интерфейса 5 В.
Особенности
- Предназначен для интеллектуальных аккумуляторных зарядных устройств MEAN WELL.
- Поддержка интерфейсов PMBus, CANBus и UART.
- Простое подключение и конфигурирование.
- Не требуется аккумулятор или питание от сети переменного тока.
- Светодиодная индикация состояния интерфейса.

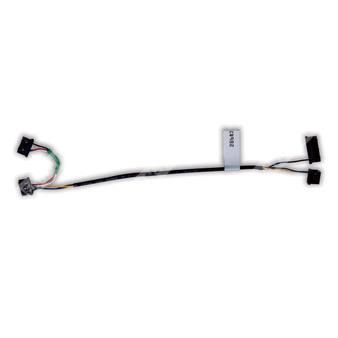

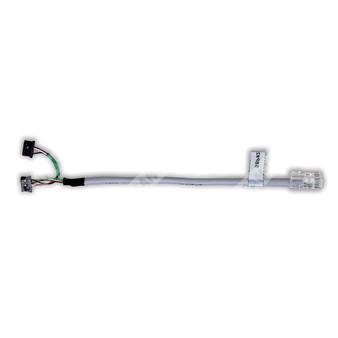

- В комплект входят коммуникационные кабели SBP#1, SBP#2, SBP#3, SBP#4.
- USB-кабель Type A в комплект не входит.
Совместимость по моделям зарядных устройств и кабелям
| Серия зарядного устройства | Разъём | Кабель связи |
| ENC-120/240/360 | CN31 | SBP#4 |
| RCB-1600 | JK1 | SBP#2 |
| RPB-1600 | CN1, CN500 | SBP#3 |
| DBR-3200 | JK1 | SBP#2 |
| DBU-3200 | CN1, CN500 | SBP#3 |
| HEP-1000 | CN71 | SBP#1 |
| HEP-2300-55 | CN11 | SBP#1 |
| NPB-450/750/1200/1700 | CN71 | SBP#1 |
| DRS-240/480 | RJ45 | SBP#2 |
| NCP-3200 | JK1 | SBP#2 |
Технические параметры
Интерфейсы и функции
| Параметр | Значение |
| Интерфейс связи с ПК | Mini USB |
| Интерфейсы программирования | PMBus, CANBus, UART |
| Напряжение программирования | 5 В и 3,3 В, только для целей программирования |
| Максимальная потребляемая мощность | 0,5 Вт |
| Индикация | Зелёный: интерфейс 3,3 В; оранжевый: интерфейс 5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −10…+50 °C, 10…95 % RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3103,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 312,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 165 × 46 × 23 мм (Д × Ш × В) |
| Масса | 0,12 кг |
| Упаковка | 84 шт.; 11 кг; 1,81 CUFT |
Конструктивные данные
| Параметр | Значение |
| Исполнение | Корпус DAP-04 |
| Разъём подключения управления | HRS DF11-10DP-2DSA или эквивалент |
| Ответная часть | HRS DF11-10DS или эквивалент |
| Терминал | HRS DF11-**SC или эквивалент |
Назначение выводов разъёма CN1
| Номер вывода | Назначение |
| 1 | UART_RX |
| 2 | UART_TX |
| 3 | PMBUS_D |
| 4 | PMBUS_C |
| 5 | CANH |
| 6 | CANL |
| 7 | Не используется |
| 8, 10 | GND |
| 9 | 3,3 В |
Примечания
- Для программирования используются только уровни 5 В и 3,3 В.
- USB-кабель Type A — Mini USB не входит в комплект поставки.
- В документации указана совместимость с определёнными зарядными устройствами MEAN WELL и соответствующими кабелями SBP#1–SBP#4.
- Назначение кабелей и распиновка зависят от серии зарядного устройства.
IEC62368-1, CB, EAC TP TC 004 approved
