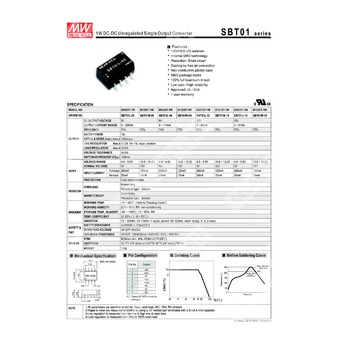

SBT01L-05 - неизолированный DC-DC преобразователь мощностью 1 Вт для формирования стабилизированного выхода 5 В.
Назначение: модуль серии SBT01 для преобразования постоянного напряжения с гальванической изоляцией 1000 ВDC между входом и выходом, предназначенный для применения в промышленной электронике и силовых узлах малой мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SBT01 | Серия SBT01, DC-DC преобразователь мощностью 1 Вт |
| L | Группа входного напряжения 5 В |
| 05 | Номинальное выходное напряжение 5 В |
Краткое описание
Компонент представляет собой неуправляемый одновыходной DC-DC преобразователь серии SBT01 в компактном корпусе для монтажа в печатную плату. Устройство рассчитано на маломощные схемы, где требуется простое получение 5-вольтового напряжения при ограниченной мощности, с изоляцией между цепями входа и выхода.
Особенности
- Гальваническая изоляция вход-выход 1000 ВDC.
- Внутренняя SMD-технология изготовления.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- SMD-исполнение.
- Испытание на полную нагрузку в режиме прогрева.
- Низкая стоимость при высокой надёжности.
- Одобрение UL / cUL.
Применение
В документе раздел приложений не выделен. По назначению изделие относится к маломощным DC-DC узлам питания промышленной и электронной аппаратуры, где необходимы компактность, гальваническая развязка и простая интеграция на плату.
Основные параметры
| Параметр | Значение |
| Модель | SBT01L-05 |
| Код заказа | SBT01L-05 |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон выходного тока | 0 ~ 200 мА |
| КПД | 70% |
| Номинальная мощность | 1 Вт |
| Частота переключения, тип. | 100 кГц |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 292 мА |
| Входной ток без нагрузки | 29 мА |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Нестабильность по линии | ±1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 292 мА |
| Входной ток без нагрузки | 29 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0 ~ 200 мА |
| Номинальная мощность | 1 Вт |
| КПД | 70% |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Нестабильность по линии | ±1,2% при изменении входного напряжения на 1% |
| Нестабильность по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная |
| Тип защиты от перегрузки | Разрыв цепи |
| Короткое замыкание | Моментальная |
| Тип защиты от короткого замыкания | Разрыв цепи |
| Рекомендуемая защита | Предохранитель |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1 кВDC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 ВDC / 25 ℃ / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, по 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Механические характеристики
| Параметр | Значение |
| Габариты | 12,7 × 7,5 × 6,0 мм |
| Габариты в дюймах | 0,50 × 0,30 × 0,24" |
| Масса | 1,3 г |
| Тип корпуса | Пластиковый корпус SMD |
Упаковка и исполнение
Изделие поставляется в SMD-исполнении. В документе приведены механические размеры корпуса и схема выводов. Отдельное описание упаковки в виде типа тары или количества в упаковке не указано.
Примечания
- Все параметры измеряются при номинальном входном напряжении, номинальной нагрузке и температуре 25 ℃, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- В документе указано: для защиты рекомендуется предохранитель.
Схема выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Указание по NC: контакты NC не подключать к другим цепям.
Дерейтинг
При повышении температуры окружающей среды выше 70 ℃ требуется снижение нагрузки согласно кривой дерейтирования, а при 85 ℃ допустимая нагрузка снижается до нуля.
