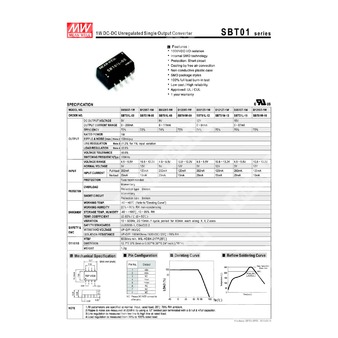

SBT01L-12 - 1-Вт неизолированный DC-DC преобразователь с одним выходом на 12 В для монтажа в электронные узлы.
Общее описание
Компонент SBT01L-12 относится к серии SBT01 компании Mean Well и представляет собой 1-Вт DC-DC преобразователь с одним выходом, выполненный по технологии поверхностного монтажа. Изделие предназначено для формирования стабилизированного выходного напряжения 12 В при питании от входной шины 4,5–5,5 В. Модуль относится к классу неизолированных преобразователей с мягким пуском не предусмотрен и рассчитан на применение в промышленной и общей электронной аппаратуре, где требуется компактный источник вторичного питания.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SBT01 | Серия DC-DC преобразователей Mean Well, мощность 1 Вт, один выход |
| L | Исполнение для низкого входного напряжения 5 В |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Изоляция вход/выход: 1000 В DC.
- Внутренняя технология монтажа: SMD.
- Защита: короткое замыкание.
- Охлаждение: свободная конвекция воздуха.
- Непроводящий пластиковый корпус.
- Исполнение для поверхностного монтажа.
- Испытание: 100% прогон под полной нагрузкой.
- Низкая стоимость, высокая надежность.
- Одобрение: UL / cUL.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон выходного тока | 0–84 мА |
| КПД | 74 % |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум | 100 мВ п-п |
| Стабилизация по линии | ±1,2 % при изменении входного напряжения 1 % |
| Стабилизация по нагрузке | ±8,0 % |
| Допуск выходного напряжения | ±8,0 % |
| Частота переключения (тип.) | 100 кГц |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–5,5 В |
| Номинальное входное напряжение | 5 В |
| Входной ток при полной нагрузке | 292 мА |
| Входной ток без нагрузки | 29 мА |
Защита
| Параметр | Значение |
| Перегрузка | Мгновенная |
| Тип защиты от перегрузки | Ограничение разрушением |
| Короткое замыкание | Мгновенная |
| Тип защиты от короткого замыкания | Ограничение разрушением |
| Рекомендуемая защита по входу | Предохранитель |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 12,7 × 7,5 × 6,0 мм |
| Габариты в дюймах | 0,50 × 0,30 × 0,24 дюйма (Д × Ш × В) |
| Масса | 1,3 г |
Подключение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Примечания
1. Все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от низкого уровня линии до высокого уровня при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
