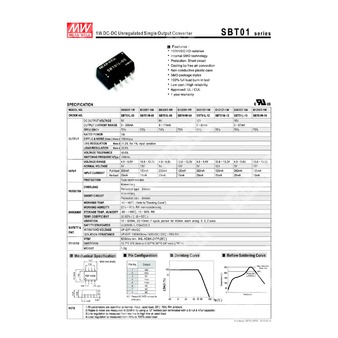

SBT01L-15 - 1-ваттный DC-DC преобразователь с одним несимметричным выходом 15 В для гальванически развязанного питания.
SBT01L-15 относится к серии SBT01 компании Mean Well и представляет собой компактный DC-DC преобразователь постоянного тока с одним нестабилизированным выходом, предназначенный для развязки и преобразования напряжения в маломощных электронных и промышленных узлах.
Расшифровка партномера
| Позиция в партномере | Значение |
| SBT01 | Серия DC-DC преобразователей Mean Well SBT01, мощность 1 Вт, один выход |
| L | Исполнение для входного напряжения 5 В |
| 15 | Выходное напряжение 15 В |
Краткое описание
Изделие выполнено по технологии поверхностного монтажа, имеет пластиковый корпус, внутреннюю SMD-архитектуру и обеспечивает гальваническую развязку 1000 В DC. Конвертер предназначен для работы в маломощных схемах, где требуется простое и надежное преобразование напряжения без стабилизации выхода.
Особенности
- Гальваническая развязка входа и выхода 1000 В DC.
- Внутренняя SMD-технология.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Корпус для поверхностного монтажа.
- Испытание при полной нагрузке в течение 1000 часов.
- Низкая стоимость при высокой надежности.
- Одобрения UL / CUL.
Применение
Компонент применяется в узлах промышленной электроники и встраиваемых системах, где требуется компактный изолированный источник питания малой мощности для питания цифровых, интерфейсных и вспомогательных цепей.
Основные параметры
| Параметр | Значение |
| Модель | SBT01L-15 |
| Заказной номер | SBT01L-15 |
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ~ 67 мА |
| КПД | 75% |
| Номинальная мощность | 1 Вт |
| Частота переключения, тип. | 100 кГц |
| Пульсации и шум, макс. | 100 мВ п-п |
| Регулирование по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск по напряжению | ±8,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5 ~ 5,5 В |
| Номинальное входное напряжение | 5 В |
| Потребляемый ток при полной нагрузке | 292 мА |
| Потребляемый ток без нагрузки | 29 мА |
Выход
| Параметр | Значение |
| Количество выходов | Один |
| Тип выхода | Нестабилизированный |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ~ 67 мА |
| Режим работы при перегрузке | Временный |
| Режим работы при коротком замыкании | Временный |
| Тип защиты | Разрыв цепи |
Защита
| Параметр | Значение |
| Перегрузка | Временный режим |
| Короткое замыкание | Временный режим |
| Рекомендация по защите | Рекомендуется предохранитель |
Параметры среды и надежность
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Примечание по температуре | См. кривую снижения нагрузки |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +105 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
Механические данные
| Параметр | Значение |
| Габариты | 12,7 × 7,5 × 6,0 мм |
| Габариты в дюймах | 0,50" × 0,30" × 0,24" |
| Масса | 1,3 г |
| Тип монтажа | Поверхностный монтаж |
Конфигурация выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Понижение допустимой нагрузки
Для обеспечения надежной работы требуется учитывать снижение допустимой нагрузки при росте температуры окружающей среды. В документе указано, что зависимость должна определяться по графику снижения нагрузки.
Примечания
- Все параметры измеряются при номинальном входном напряжении, номинальной нагрузке и температуре 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- NC: не подключать к другим выводам.
Упаковка и исполнение
Компонент поставляется как малогабаритный модуль серии SBT01 в корпусе для поверхностного монтажа. Для монтажа рекомендуется учитывать механические размеры, расположение выводов и требования к тепловому режиму.
