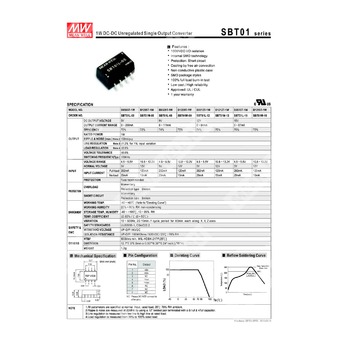

SBT01M-05 - неурегулированный DC-DC преобразователь 1 Вт для гальванически развязанного питания с выходом 5 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SBT01 | Серия неурегулированных DC-DC преобразователей мощностью 1 Вт |
| M | Исполнение с входным диапазоном 10,8–13,2 В |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и основные особенности
Компонент SBT01M-05 представляет собой миниатюрный неурегулированный изолированный DC-DC преобразователь серии SBT01, предназначенный для формирования стабильно пригодного по уровню питания 5 В из источника постоянного напряжения 10,8–13,2 В. Изделие выполнено по SMD-технологии, имеет гальваническую развязку входа и выхода 1000 В DC, рассчитано на мощность 1 Вт и применяется в низкомощных электронных узлах, где требуется компактный, экономичный и надежный источник питания.
Особенности
- Гальваническая развязка вход/выход 1000 В DC.
- Внутренняя SMD-технология изготовления.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- SMD-исполнение.
- 100% испытание на прогон под полной нагрузкой.
- Низкая стоимость при высокой надежности.
- Одобрение UL / CUL.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Диапазон выходного тока | 0–200 мА |
| КПД | 70% |
| Номинальная выходная мощность | 1 Вт |
| Пульсации и шум, макс. | 100 мВ п-п |
| Регулировка по линии | ±1,2% при изменении входного напряжения на 1% |
| Регулировка по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
| Частота переключения, тип. | 100 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 10,8–13,2 В |
| Номинальное входное напряжение | 12 В |
| Входной ток при полной нагрузке | 292 мА |
| Входной ток без нагрузки | 29 мА |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная, тип защиты: прерывание |
| Короткое замыкание | Моментальная, тип защиты: прерывание |
| Рекомендуемая защита по входу | Предохранитель рекомендуется |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 12,7 × 7,5 × 6,0 мм |
| Габаритные размеры в дюймах | 0,50 × 0,30 × 0,24″ |
| Масса | 1,3 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются с использованием скрученной пары проводов с параллельно подключенными 0,1 мкФ и 47 мкФ конденсаторами.
- Регулировка по линии измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки.
