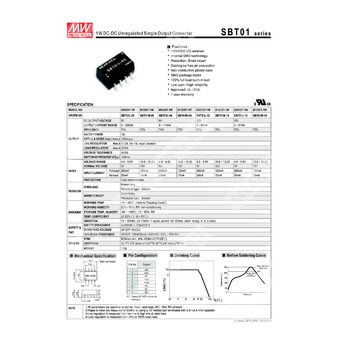

SBT01M-09 — изолированный DC-DC преобразователь 1 Вт с выходом 9 В для питания маломощной электроники.
Назначение и общие сведения
Компонент SBT01M-09 представляет собой миниатюрный неизолированный по выходу относительно нагрузки в смысле регулирования, но гальванически развязанный DC-DC преобразователь серии SBT01 мощностью 1 Вт с одиночным выходом 9 В. Изделие предназначено для преобразования питания в компактных промышленных и электронных устройствах, где требуется фиксированное напряжение, высокая удельная мощность, малая занимаемая площадь и изоляция входа и выхода.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SBT01 | Серия DC-DC преобразователей мощностью 1 Вт |
| M | Исполнение для входа 12 В |
| 09 | Номинальное выходное напряжение 9 В |
Особенности
- Гальваническая изоляция входа и выхода 1000 В DC.
- Внутренняя SMD-технология исполнения.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Непроводящий пластиковый корпус.
- Корпус в SMD-исполнении.
- Испытание наработки под полной нагрузкой.
- Низкая стоимость при высокой надёжности.
- Одобрение UL / CUL.
Области применения
Компонент применяется в схемах промышленной и общей электронной аппаратуры, где требуется компактный изолированный источник 9 В для питания узлов с малым током потребления.
Основные параметры
| Параметр | Значение |
| Модель | SBT01M-09 |
| Заказной номер | SBT01M-09 |
| Выходное напряжение | 9 В |
| Диапазон выходного тока | 0 ~ 111 мА |
| КПД | 74% |
| Номинальная мощность | 1 Вт |
| Частота переключения, тип. | 100 кГц |
Выход
| Параметр | Значение |
| Выходное напряжение | 9 В |
| Диапазон выходного тока | 0 ~ 111 мА |
| Пульсации и шум, макс. | 100 мВ п-п |
| Регулирование по входному напряжению | ±1,2% при изменении входного напряжения на 1% |
| Регулирование по нагрузке | ±8,0% |
| Допуск выходного напряжения | ±8,0% |
| Номинальная мощность | 1 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,8 ~ 13,2 В |
| Номинальное входное напряжение | 12 В |
| Потребляемый ток при полной нагрузке | 120 мА |
| Потребляемый ток при холостом ходе | 15 мА |
Защита
| Параметр | Значение |
| Перегрузка | Моментальная |
| Тип защиты от перегрузки | Прерывание |
| Короткое замыкание | Моментальная |
| Тип защиты от короткого замыкания | Прерывание |
| Примечание по защите | Рекомендуется предохранитель |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +105 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, общая длительность 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход / выход: 1 кВ DC |
| Стандарты безопасности | UL60950-1, CSA C22.2 |
| Сопротивление изоляции | Вход / выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум |
| Методика расчёта MTBF | MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 12,7 × 7,5 × 6,0 мм |
| Габариты в дюймах | 0,50" × 0,30" × 0,24" |
| Масса | 1,3 г |
| Тип корпуса | SMD |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 2 | +Vin |
| 3 | NC |
| 4 | -Vout |
| 5 | +Vout |
| 6 | NC |
| 7 | NC |
| 8 | NC |
Тепловые ограничения и пайка
| Параметр | Значение |
| Пиковая температура | 260 °C |
| Максимальная длительность пика | 10 с |
| Максимальная длительность выше 220 °C | 90 с |
| Температура 220 °C | не более 50 с |
| Максимальная температура при обычном монтаже | 260 °C |
Примечания
1. Все параметры измеряются при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
2. Пульсации и шум измеряются при помощи скрученной пары проводов с керамическим конденсатором 0,1 мкФ и 47 мкФ, подключёнными на выходе.
3. Регулирование по входному напряжению измеряется от нижней до верхней границы входного диапазона при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
Параметры нагрузки для серии
| Модель | Номинальное выходное напряжение | Диапазон выходного тока | КПД |
| SBT01L-05 | 5 В | 0 ~ 200 мА | 70% |
| SBT01M-05 | 5 В | 0 ~ 200 мА | 72% |
| SBT01L-09 | 9 В | 0 ~ 111 мА | 74% |
| SBT01M-09 | 9 В | 0 ~ 111 мА | 74% |
| SBT01L-12 | 12 В | 0 ~ 84 мА | 74% |
| SBT01M-12 | 12 В | 0 ~ 84 мА | 75% |
| SBT01L-15 | 15 В | 0 ~ 67 мА | 75% |
| SBT01M-15 | 15 В | 0 ~ 67 мА | 75% |
Упаковка и монтаж: изделие выполнено в компактном SMD-корпусе, предназначенном для поверхностного монтажа; в документе указаны размеры корпуса и требования к температурному профилю пайки, что подтверждает применение в автоматизированной сборке.
