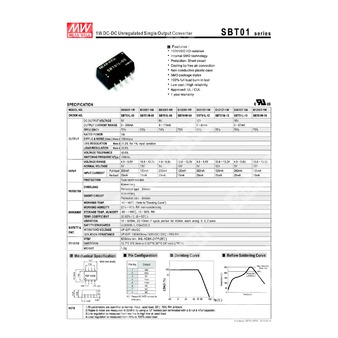

SBT01M-12 - неразрегулированный изолированный DC-DC преобразователь 12 В, 1 Вт для локального питания электронной аппаратуры.

Расшифровка партномера

ПозицияРасшифровка
SBT01Серия SBT01, DC-DC преобразователь мощностью 1 Вт
MИсполнение для входного напряжения 12 В
12Номинальное выходное напряжение 12 В

Назначение и особенности

Компонент SBT01M-12 представляет собой компактный изолированный модульный DC-DC преобразователь серии SBT01 с неразрегулированным одним выходом, предназначенный для построения локальных источников питания в промышленной и общей электронной аппаратуре.

Модуль выполнен по технологии внутреннего SMD-монтажа, имеет пластиковый непроводящий корпус и рассчитан на работу с естественным охлаждением за счёт свободной конвекции воздуха. Предусмотрена защита от короткого замыкания. Изоляция входа и выхода составляет 1000 В DC. Серия ориентирована на высокую надёжность и компактное размещение в малогабаритных устройствах.

Основные особенности

  • Изоляция вход/выход 1000 В DC.
  • Внутренняя SMD-технология изготовления.
  • Защита от короткого замыкания.
  • Охлаждение свободной конвекцией воздуха.
  • Непроводящий пластиковый корпус.
  • Компоновка для поверхностного монтажа.
  • Проверка на 100% полную нагрузку при прогреве.
  • Низкая стоимость при высокой надёжности.
  • Одобрение UL / CUL.

Области применения

Модуль применяется в маломощных изолированных цепях питания, интерфейсных узлах, измерительной аппаратуре, системах промышленной автоматики, телекоммуникационном оборудовании и прочих электронных устройствах, где требуется компактный 12-вольтовый источник питания с гальванической развязкой.

Параметры выхода

ПараметрЗначение
Номинальное выходное напряжение12 В
Диапазон выходного тока0…84 мА
Номинальная мощность1 Вт
КПД75 %
Пульсации и шум100 мВ пик-пик
Регулирование по линии±1,2 % при изменении входного напряжения на 1 %
Регулирование по нагрузке±8,0 %
Допуск выходного напряжения±8,0 %
Частота коммутации (тип.)100 кГц

Параметры входа

ПараметрЗначение
Диапазон входного напряжения10,8…13,2 В
Номинальное входное напряжение12 В
Входной ток при полной нагрузке120 мА
Входной ток без нагрузки15 мА

Защита

ПараметрЗначение
ПерегрузкаКратковременная
Короткое замыканиеКратковременная
Тип защиты при перегрузкеРазрыв цепи
Тип защиты при коротком замыканииРазрыв цепи
Рекомендуемая защита по входуПредохранитель рекомендуется

Параметры окружающей среды

ПараметрЗначение
Рабочая температура-40…+85 °C
Рабочая температура, контроль по derating curveСм. кривую снижения нагрузки
Рабочая влажность20…90 % RH, без конденсации
Температура хранения-40…+105 °C
Влажность хранения10…95 % RH
Температурный коэффициент±0,03 %/°C в диапазоне 0…50 °C
Вибрация10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z

Электрическая прочность и изоляция

ПараметрЗначение
Испытательное напряжение изоляцииВход/выход: 1 кВ DC
Сопротивление изоляции100 МОм / 500 В DC / 25 °C / 70 % RH
Стандарты безопасностиUL60950-1, CSA C22.2

Надёжность

ПараметрЗначение
MTBF500 тыс. ч минимум, MIL-HDBK-217F (25 °C)

Массо-габаритные параметры

ПараметрЗначение
Габаритные размеры12,7 × 7,5 × 6,0 мм
Габаритные размеры в дюймах0,50 × 0,30 × 0,24"
Масса1,3 г

Параметры корпуса и монтажа

ПараметрЗначение
Тип корпусаМалогабаритный модульный корпус для поверхностного монтажа
Шаг выводов2,54 мм
Контактная конфигурация8 выводов, из них часть не подключать

Конфигурация выводов

Номер выводаНазначение
1-Vin
2+Vin
3NC
4-Vout
5+Vout
6NC
7NC
8NC

Примечания

  • Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
  • Пульсации и шум измеряются в полосе 20 МГц с помощью эквивалентной схемы измерения 1-пиковой пары с конденсатором 0,1 мкФ и 47 мкФ, подключёнными между выводами.
  • Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
  • Регулирование по нагрузке измеряется от 20 % до 100 % номинальной нагрузки.
  • Ни один из NC-выводов не следует подключать к другим цепям.
