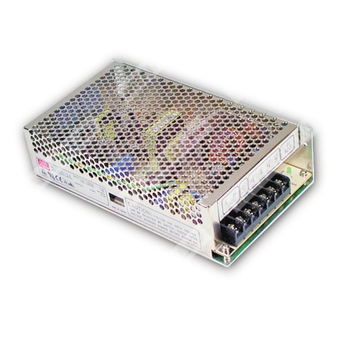

SC-150-27 - импульсный источник питания 150 Вт с одним выходом 27 В для промышленного оборудования и зарядных систем.
Источник питания серии SC-150 представляет собой одно выходной импульсный AC/DC-преобразователь мощностью 150 Вт с регулируемым выходом 27 В, предназначенный для питания промышленной аппаратуры, систем автоматики и зарядных приложений, включая свинцово-кислотные аккумуляторы.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SC | Серия источников питания Mean Well SC |
| 150 | Номинальная мощность 150 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и особенности
- Одно выходной источник питания мощностью 150 Вт.
- Переключаемый диапазон входного напряжения переменного тока.
- Подходит для зарядки свинцово-кислотных аккумуляторов.
- Встроенная схема ограничения тока.
- Встроенная температурная компенсация.
- Сигнал аварии на выходе.
- Фиксированная частота переключения 25 кГц.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
Выход
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 5,6 А |
| Диапазон тока | 0 ~ 5,6 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 240 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Диапазон регулировки выходного напряжения | 24 ~ 30 В |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,2% |
| Время запуска, нарастания | 100 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбор переключателем; 248 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| КПД, тип. | 86% |
| Потребляемый ток переменного тока, тип. | 3,2 А / 115 В переменного тока; 1,6 А / 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 45 А |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Реакция на перегрузку | Тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,05 ~ 36,45 В |
| Реакция на перенапряжение | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 234,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,9 кг; 0,95 куб. фута |
Безопасность и ЭМС
- Стандарты безопасности: UL60950-1, TUV EN60950-1.
- Эмиссия ЭМС: соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3.
- Помехоустойчивость ЭМС: соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A.
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную стабилизацию и нагрузочную стабилизацию.
Подключение
| Номер контакта | Назначение |
| 1 | Переменный ток, фаза |
| 2 | Переменный ток, ноль |
| 3 | Заземление корпуса |
| 4 | Сигнал отказа источника питания |
| 5 | Термистор |
| 6 | Выход постоянного тока «-V» |
| 7 | Выход постоянного тока «+V» |
