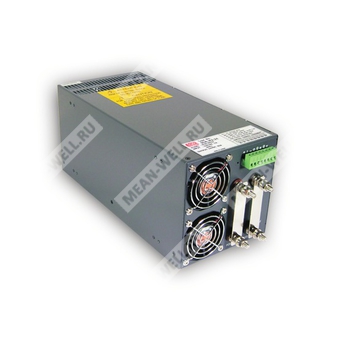

SCN-1K5-12 - импульсный источник питания 12 В мощностью 1500 Вт для промышленного применения с параллельной работой и дистанционным управлением.
Назначение и краткое описание
SCN-1K5-12 — это высокомощный AC/DC источник питания промышленного класса с выходным напряжением 12 В и номинальной мощностью 1500 Вт. Модуль предназначен для питания нагрузки постоянным напряжением, допускает параллельное включение, поддерживает удалённое измерение напряжения, дистанционное включение/выключение и внешнюю регулировку выходного напряжения в диапазоне 20–100% с помощью сигнала 1–5 В.
Компонент выполнен в металлическом корпусе с принудительным воздушным охлаждением встроенным вентилятором постоянного тока и ориентирован на применение в промышленной электронике, силовых системах, телекоммуникационном и технологическом оборудовании.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| SCN | Серия источников питания Mean Well SCN |
| 1K5 | Номинальная мощность 1500 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного переменного напряжения: 200–260 В AC.
- Поддержка питания от постоянного напряжения: 290–370 В DC.
- Номинальная выходная мощность: 1500 Вт.
- Параллельная работа нескольких источников.
- Дистанционная обратная связь по напряжению.
- Дистанционное управление включением/выключением.
- Внешняя регулировка выходного напряжения сигналом 1–5 В DC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором.
- Низкий уровень пульсаций и шума.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 125 А |
| Диапазон тока | 0–125 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 120 мВ p-p |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон регулировки напряжения | Типично 5,0% потенциометром; 20–100% внешним сигналом 1–5 В DC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 200–260 В AC |
| Диапазон входного постоянного напряжения | 290–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 83% |
| Входной ток | 12 А при 230 В AC |
| Пусковой ток, макс. | 120 А при 230 В AC |
| Ток утечки, макс. | 3,5 мА при 240 В AC |
Защиты
| Функция защиты | Параметры |
| Перегрузка | 110–135% от установленной точки выхода; тип защиты — ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135% от установленной точки выхода; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C, измерение на радиаторе, рядом с трансформатором; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | 0,04%/°C (0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Проектирование в соответствии с UL1950, CSA22.2, IEC60950 |
| ЭМС | Проектирование в соответствии с FCC Part 15, класс A |
| Испытательное напряжение | I/P-O/P: 1500 В AC; I/P-FG: 1500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: более 100 МОм при 500 В DC |
Механические характеристики
| Параметр | Значение |
| Габариты | 291 × 132 × 132 мм (Д × Ш × В) |
| Масса | 4,5 кг |
| Упаковка | 4 шт. / 20 кг / картонная коробка |
Надёжность
| Параметр | Значение |
| MTBF | 60 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Подключение и функции управления
Источник питания оснащён клеммным интерфейсом управления и силовыми клеммами. Поддерживаются следующие функции:
- Внутреннее регулирование выходного напряжения.
- Удалённое измерение напряжения.
- Дистанционное включение/выключение.
- Параллельная работа.
- Регулировка выходного напряжения внешним напряжением 1–5 В DC.
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70% в условиях окружающей среды. |
| 2 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов и нагрузки из конденсаторов 0,1 мкФ и 47 мкФ. |
