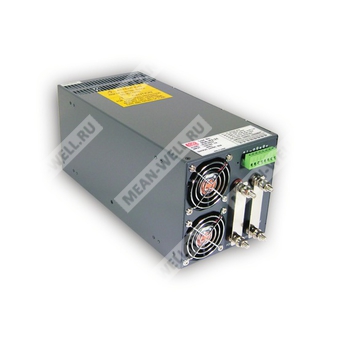

SCN-1K5-24 - импульсный источник питания 24 В постоянного тока мощностью 1500 Вт для промышленного применения.
SCN-1K5-24 — это высокомощный импульсный источник питания переменного/постоянного тока с выходом 24 В, рассчитанный на 62,5 А и номинальную мощность 1500 Вт. Устройство предназначено для питания промышленной аппаратуры, систем автоматики, телекоммуникационного и электронного оборудования, требующего стабильного низковольтного DC-питания с возможностью дистанционного управления, удалённого измерения и параллельного включения.
Расшифровка партномера
| Позиция в партномере | Значение | Толкование |
| SCN | Серия | Серия источников питания Mean Well SCN |
| 1K5 | 1500 | Номинальная мощность 1500 Вт |
| 24 | 24 В | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Высокая эффективность, типовое значение для данной модификации — 85%.
- Работа от сети 200…260 В AC или 290…370 В DC.
- Встроенная функция удалённого измерения напряжения.
- Встроенное удалённое включение/отключение.
- Поддержка параллельной работы.
- Возможность регулировки выходного напряжения внешним управляющим сигналом 1…5 В.
- Защиты: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Низкий уровень пульсаций и шума.
- Класс промышленного исполнения, корпус с окрашенным покрытием.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 200…260 В AC / 290…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Потребляемый ток | 12 А / 230 В AC |
| Пусковой ток | 120 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 62,5 А |
| Диапазон выходного тока | 0…62,5 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 240 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время запуска, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон регулировки выходного напряжения | Типично 5,0% регулировкой потенциометром; 20…100% внешним управлением 1…5 В DC |
Функциональные возможности
| Параметр | Значение |
| Удалённое измерение | Есть |
| Удалённое включение/отключение | Есть |
| Параллельная работа | Есть |
| Внешнее управление выходным напряжением | 1…5 В DC |
| Тип управления выключением | Через транзистор или переключатель, в соответствии со схемами подключения |
Защиты
| Защита | Параметры срабатывания и поведение |
| От перегрузки | 110…135% от номинальной выходной мощности; тип защиты — ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| От перенапряжения | 110…135% от установленной точки; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| От перегрева | Температура свыше 100 °C, измерение по радиатору вблизи трансформатора; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| От короткого замыкания | Предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04% / °C (0…50 °C) |
| Вибрация | 10…200 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Система охлаждения | Принудительное воздушное охлаждение встроенным вентилятором постоянного тока |
Показатели надёжности, безопасности и ЭМС
| Параметр | Значение |
| Наработка на отказ | 60 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | Проектирование по UL1950, CSA22.2, IEC60950 |
| ЭМС излучение | Проектирование по FCC Part 15 Class A |
| Испытательное напряжение | I/P-O/P: 1500 В AC; I/P-FG: 1500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: более 100 МОм / 500 В DC |
Конструктивные данные
| Параметр | Значение |
| Габариты | 291 × 132 × 132 мм (Д × Ш × В) |
| Масса | 4,5 кг |
| Упаковка | 4 шт. / 20 кг / коробка |
| Исполнение корпуса | Корпус с окрашенным покрытием |
Разъёмы и назначение выводов
| Контроллерный разъём CN1 | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | GND |
| 4 | VCO |
| 5 | GND |
| 6 | PAR |
| 7 | VCI |
| 8 | INH |
| Сетевой вход | Назначение |
| AC/L | Фаза |
| AC/N | Нейтраль |
| FG | Защитное заземление |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Допуск включает погрешность установки, стабилизацию по линии и по нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
