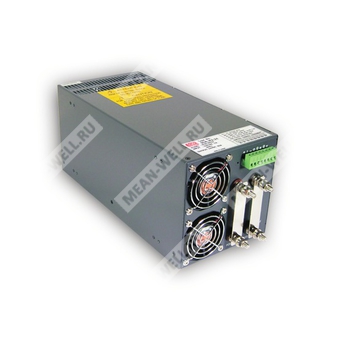

SCN-1K5-48 - импульсный источник питания промышленного назначения на 48 В с возможностью параллельной работы и внешнего управления.
Назначение: одноканальный AC/DC источник питания для промышленной электроники и систем автоматизации, обеспечивающий стабилизированное выходное напряжение 48 В при высокой мощности и наличии встроенных функций удалённого контроля, дистанционного измерения и параллельного включения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCN | Серия источников питания Mean Well SCN |
| 1K5 | Номинальная мощность 1500 Вт класса |
| 48 | Выходное напряжение 48 В постоянного тока |
Основные особенности
- Входное напряжение: 200…260 В переменного тока.
- Наличие защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Высокая надёжность и низкий уровень пульсаций и шума.
- Встроенная функция дистанционного измерения напряжения.
- Встроенное дистанционное включение/выключение.
- Возможность параллельной работы.
- Регулировка выходного напряжения внешним сигналом 1…5 В в пределах 20…100%.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
- Для промышленного применения, как компонент для встраивания в конечное оборудование.
Выход
| Параметр | Значение |
| Модель | 1K5S-N048 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 32 А |
| Диапазон регулировки тока | 0…32 А |
| Номинальная выходная мощность | 1536 Вт |
| Пульсации и шум | 480 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время запуска, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон регулировки выходного напряжения | Типично 5,0% потенциометром; 20…100% внешним управлением 1…5 В постоянного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 200…260 В переменного тока; 290…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 87% |
| Входной ток | 12 А / 230 В AC |
| Пусковой ток | 120 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110…135% от номинальной мощности; ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110…135% следования по уставке выходного напряжения; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C, измерение на радиаторе вблизи трансформатора; отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04% / °C (0…50 °C) |
| Вибрация | 10…200 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | Проектирование согласно UL1950, CSA22.2, IEC60950 |
| Электромагнитная совместимость | Проектирование согласно FCC part 15 class A |
| Испытательное напряжение | I/P-O/P, I/P-FG: 1500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: более 100 МОм / 500 В DC |
Надёжность
| Параметр | Значение |
| MTBF | 60 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 291 × 132 × 132 мм (Д × Ш × В) |
| Масса | 4,5 кг |
| Упаковка | 4 шт. / 20 кг / картонная коробка |
Подключение и управление
| Параметр | Значение |
| Функции управления | Регулировка выходного напряжения постоянным напряжением, дистанционное измерение, дистанционное включение/выключение, параллельная работа |
| Диапазон внешнего управления | 1…5 В постоянного тока |
| Назначение контрольного разъёма | VS+, VS-, VCI, VCO, GND, PAR, INH |
| Назначение сетевого разъёма | AC/L, AC/N, FG |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с нагрузкой 0,1 мкФ и 47 мкФ.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
