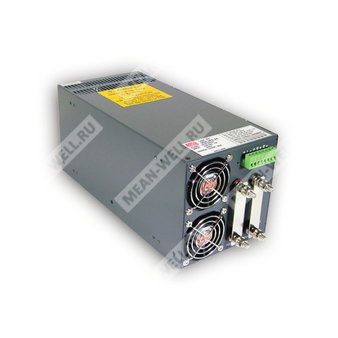

SCN-2K0-15 - импульсный источник питания 15 В мощностью 2000 Вт для промышленного применения.
Расшифровка партномера
| Партномер | Значение |
| SCN | Серия источников питания Mean Well с возможностью параллельной работы |
| 2K0 | Номинальная мощность 2000 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
Общее назначение
SCN-2K0-15 представляет собой промышленный импульсный источник питания AC/DC с принудительным воздушным охлаждением, низкими пульсациями, встроенными средствами удаленного контроля и поддержкой параллельного включения. Изделие предназначено для построения высокомощных систем питания оборудования автоматизации, телекоммуникационной и промышленной электроники.
Особенности
- Входное напряжение переменного тока 200…260 В.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Высокая надежность и низкий уровень пульсаций и шума.
- Встроенная функция дистанционного измерения падения напряжения на линии нагрузки.
- Встроенное дистанционное включение/выключение.
- Возможность параллельной работы нескольких источников.
- Регулировка выходного напряжения внешним управляющим сигналом 1…5 В в диапазоне 20…100%.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0…100 А |
| Номинальная выходная мощность | 2000 Вт |
| Уровень пульсаций и шума, максимум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон регулировки напряжения | 5,0% типично потенциометром; 20…100% внешним управлением 1…5 В постоянного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 200…260 В переменного тока / 290…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент полезного действия, тип. | 84% |
| Входной ток | 12 А / 230 В переменного тока |
| Пусковой ток, максимум | 120 А / 230 В переменного тока |
| Ток утечки, максимум | 3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110…135% от заданной выходной мощности; токовое ограничение, отключение выходного напряжения с задержкой, восстановление после повторного включения |
| Перенапряжение | 110…135% от уставки выходного напряжения; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Свыше 100 °C по радиатору вблизи трансформатора; отключение выходного напряжения, восстановление после повторного включения |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -10…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C; 10…95% RH |
| Температурный коэффициент | 0,04% / °C (0…50 °C) |
| Вибрация | 10…200 Гц, 2G, по 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Проектирование в соответствии с UL1950, CSA22.2, IEC60950 |
| ЭМС | Проектирование в соответствии с FCC part 15 class A |
| Испытательное напряжение | I/P-O/P: 1500 В переменного тока; I/P-FG: 1500 В переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: более 100 МОм / 500 В постоянного тока |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 291 × 132 × 132 мм (Д × Ш × В) |
| Масса | 4,5 кг |
| Упаковка | 4 шт. / 20 кг / картонная коробка |
Наработка на отказ
| Параметр | Значение |
| MTBF | 60 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
Дополнительные сведения по контролю и подключению
Изделие поддерживает дистанционное управление выходным напряжением, удаленное измерение напряжения на нагрузке, дистанционное включение/выключение и параллельное включение нескольких блоков питания. Контрольные цепи реализованы через отдельный клеммный разъем, а силовые подключения выполнены на выходных клеммах постоянного тока и входных клеммах сети.
