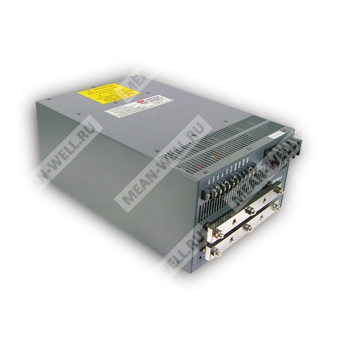

SCN-2K0-24 - импульсный источник питания 24 В для промышленного применения с параллельной работой и удалённым управлением.
Расшифровка партномера
| Партномер | Расшифровка | Примечание |
| SCN | Серия SCN | Серия источников питания Mean Well |
| 2K0 | Номинальная мощность 2000 Вт | Класс мощности серии |
| 24 | Выходное напряжение 24 В | Исполнение на 24 В постоянного тока |
Краткое назначение
SCN-2K0-24 представляет собой импульсный источник питания постоянного тока высокой мощности с выходом 24 В, рассчитанный на промышленную нагрузку, параллельную работу и внешнее управление.
Функциональные особенности
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Высокая надёжность.
- Низкий уровень пульсаций и шума.
- Встроенная функция дистанционного измерения напряжения.
- Встроенное дистанционное включение/выключение.
- Встроенная функция параллельной работы.
- Регулировка выходного напряжения от 20 до 100% внешним сигналом 1–5 В.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 83,5 А |
| Диапазон тока | 0–83,5 А |
| Номинальная мощность | 2004 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки напряжения | Типично 5,0% подстройка потенциометром; 20–100% регулировка внешним управлением 1–5 В постоянного тока |
| Допуск напряжения | 1,0% |
| Линейная стабилизация | 0,5% |
| Стабилизация по нагрузке | 0,5% |
| Время установки, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 200–260 В переменного тока, 3 провода |
| Диапазон частоты | 47–63 Гц |
| КПД типовой | 85% |
| Входной ток | 10 А / 230 В переменного тока |
| Пусковой ток (макс.) | 120 А / 230 В переменного тока |
| Ток утечки (макс.) | 5 мА / 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 110–135% от номинальной выходной мощности |
| Перенапряжение | 110–135% относительно установленной точки выхода |
| Перегрев | >100 °C, измерение на радиаторе вблизи трансформатора |
| Тип защиты от перегрузки | Ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -10 до +65 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | 0,04% / °C (от 0 до 50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Разработка с учётом UL1950, CSA22.2, IEC60950 |
| Испытательное напряжение | Вход-выход: 1500 В переменного тока; вход-земля: 1500 В переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Проектирование согласно FCC part 15 class A |
| Гармонические токи | Не указано |
| Помехоустойчивость | Не указано |
| Ток утечки по безопасности | 5 мА / 240 В переменного тока |
Механические данные
| Параметр | Значение |
| Габариты | 320 × 212 × 134 мм (Д × Ш × В) |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
| MTBF | 30 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и управление
Источник питания оснащён клеммной системой для силовых и управляющих цепей, а также поддерживает следующие режимы:
- Внутреннее управление напряжением.
- Дистанционное измерение напряжения.
- Регулировка выходного напряжения сигналом постоянного тока 1–5 В.
- Дистанционное включение/выключение с использованием внутреннего управления.
- Дистанционное включение/выключение транзистором.
- Параллельная работа.
- Параллельная работа с дистанционным измерением.
Примечания
- Все параметры приведены при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Сведения по системе входного питания
Для серии предусмотрены варианты подключения к различным сетям переменного тока, включая 3-фазную 3-проводную систему 220 В, однофазную 220 В, 3-фазную 4-проводную систему 220/380 В и 3-фазную 3-проводную систему 190/110 В. Для модели, поставляемой со склада, указан стандартный вариант 3-фазной 3-проводной сети 220 В.
