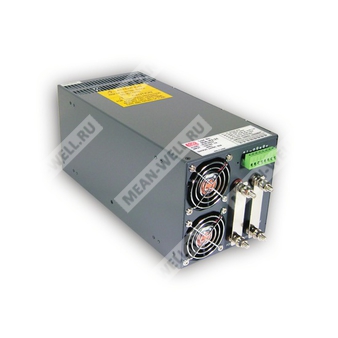

SCN-2K0-48 - импульсный источник питания 48 В для промышленного оборудования с параллельной работой и внешним управлением выходом.
Назначение: сетевой AC/DC источник питания высокой мощности для систем промышленной автоматики, электроники и энергетического оборудования, требующих стабилизированного напряжения 48 В постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| SCN | Серия источников питания Mean Well |
| 2K0 | Номинальная мощность порядка 2000 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
SCN-2K0-48 представляет собой одноканальный импульсный источник питания переменного тока с выходом 48 В постоянного тока, рассчитанный на ток до 42 А и мощность 2016 Вт. Модель предназначена для работы в составе промышленной аппаратуры, поддерживает удалённый контроль, удалённое измерение напряжения по линии sense, параллельное включение и внешнюю подстройку выходного напряжения в диапазоне 20–100% от номинала сигналом 1–5 В.
Основные особенности
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Высокая надёжность.
- Низкий уровень пульсаций и шума.
- Встроенная функция удалённого измерения напряжения.
- Встроенное дистанционное включение и отключение.
- Встроенная функция параллельной работы.
- Возможность регулировки выходного напряжения от 20 до 100% внешним сигналом 1–5 В.
- Охлаждение принудительным воздушным потоком от встроенного вентилятора постоянного тока.
- Корпус с лакокрасочным покрытием.
- Входное напряжение 200–260 В AC, 3-фазная 3-проводная сеть.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 42 А |
| Диапазон тока | 0–42 А |
| Номинальная мощность | 2016 Вт |
| Пульсации и шум | 480 мВ п-п |
| Диапазон регулировки выходного напряжения | Типично 5,0% регулировка потенциометром; 20–100% внешним управлением 1–5 В DC |
| Допуск выходного напряжения | 1,0% |
| Линейная стабилизация | 0,5% |
| Стабилизация по нагрузке | 0,5% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 200–260 В AC, 3-фазная 3-проводная сеть |
| Диапазон частоты | 47–63 Гц |
| КПД типовой | 86% |
| Входной ток | 10 А / 230 В AC |
| Пусковой ток, максимум | 120 А / 230 В AC |
| Ток утечки, максимум | 5 мА / 240 В AC |
Защита
| Функция защиты | Уставка / поведение |
| Перегрузка | 110–135% от номинальной выходной мощности; ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135% относительно уставки выходного напряжения; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Срабатывание при температуре выше 100 °C, измерение на радиаторе вблизи трансформатора; отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -10 до +65 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | 0,04% / °C в диапазоне 0–50 °C |
| Вибрация | 10–200 Гц, 2G, по 10 мин. на цикл, суммарно 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Проектирование в соответствии с UL1950, CSA22.2, IEC60950 |
| Испытательное напряжение | Вход–выход: 1500 В AC; вход–корпус: 1500 В AC |
| Сопротивление изоляции | Вход–выход, вход–корпус: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | Проектирование в соответствии с FCC Part 15, класс A |
| Гармонические токи | Не нормировано в таблице |
| Помехоустойчивость | Не нормировано в таблице |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 30 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 320 × 212 × 134 мм (Д × Ш × В) |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / коробка |
Механическое исполнение
Корпус выполнен в металлическом исполнении с принудительным воздушным охлаждением. Воздуховоды и вентиляционные отверстия ориентированы на обеспечение направленного воздушного потока через внутренние теплоотводящие элементы. Предусмотрены монтажные отверстия и силовые клеммы для подключения постоянного выхода, управляющих сигналов и входа переменного тока.
Функции управления
- Управление выходным напряжением потенциометром.
- Внешняя регулировка выходного напряжения сигналом постоянного напряжения 1–5 В.
- Удалённое измерение напряжения на нагрузке.
- Удалённое включение и выключение.
- Работа в параллельном режиме.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Варианты подключения входной сети
Для серии предусмотрены схемы подключения к сетям 3-фазной 3-проводной 220 В AC, однофазной 220 В AC, 3-фазной 4-проводной 220/380 В AC и 3-фазной 4-проводной 190/110 В AC. Для данной модели используется исполнение, допускающее подключение к соответствующим системам согласно схемам производителя.
