SCN-600-12 - импульсный источник питания 12 В для промышленного применения с параллельной работой и дистанционным управлением.

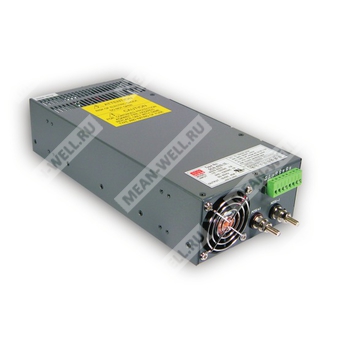

SCN-600-12 — это одноканальный AC/DC источник питания повышенной мощности серии SCN-600, предназначенный для формирования стабилизированного выхода 12 В с номинальным током 50 А и выходной мощностью 600 Вт. Модуль рассчитан на промышленное применение, имеет встроенный вентилятор охлаждения, функции дистанционного контроля и допускает параллельное включение нескольких источников.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCN | Серия источников питания Mean Well с функцией параллельной работы |
| 600 | Номинальная выходная мощность серии: 600 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Особенности
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Защита от перегрузки.
- Защита от перегрева.
- Высокая надежность.
- Низкие пульсации и шум.
- Встроенная функция дистанционного измерения по схеме remote sense.
- Встроенное дистанционное включение и отключение.
- Поддержка параллельной работы.
- Возможность регулировки выходного напряжения в диапазоне 20–100% внешним управляющим сигналом 1–5 В.
- Выбор диапазона входного переменного напряжения переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 50 А |
| Диапазон выходного тока | 0–50 А |
| Номинальная выходная мощность | 600 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | Типично ±5,0% подстроечным резистором; 20–100% внешним управлением 1–5 В постоянного тока |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–130 В AC / 180–260 В AC, 260–370 В DC, выбирается переключателем |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 80% |
| Входной ток | 7,0 А при 230 В AC |
| Пусковой ток, максимум | 60 А при 230 В AC |
| Ток утечки | 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 101–115% / 110–135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Current limiting, задержанное отключение выходного напряжения, повторный запуск после восстановления питания |
| Защита от перенапряжения | 110–135% относительно установленной точки выхода |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, повторный запуск после восстановления питания |
| Защита от перегрева | Более 100 °C, измерение по радиатору рядом с трансформатором |
| Алгоритм защиты от перегрева | Отключение выходного напряжения, повторный запуск после восстановления питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -10 до +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04% / °C в диапазоне 0–50 °C |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, IEC60950, одобрено |
| Эмиссия по ЭМС | Соответствие FCC Part 15 Class A |
| Испытательное напряжение | I/P–O/P, I/P–FG: 1500 В AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG: 100 МОм / 500 В DC |
| Токи гармоник | --- |
| Помехоустойчивость ЭМС | --- |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 120 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 291 × 132 × 68 мм (Д × Ш × В) |
| Масса | 2,3 кг |
| Упаковка | 8 шт. в коробке; 24 кг / картонная коробка |
Функциональные возможности
| Параметр | Значение |
| Регулировка выходного напряжения | Подстроечным резистором и внешним управляющим напряжением 1–5 В |
| Дистанционное измерение | Поддерживается |
| Дистанционное включение/отключение | Поддерживается |
| Параллельная работа | Поддерживается |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" с нагрузкой 0,1 мкФ и 47 мкФ.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
Подключение и управление
Для изделия предусмотрены клеммы и сигнальные выводы для:
— входа переменного тока;
— выхода постоянного тока;
— дистанционного измерения напряжения;
— параллельной работы;
— дистанционного блокирования/разрешения выхода;
— подстройки выходного напряжения.
