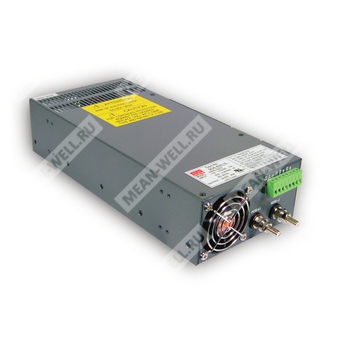

SCN-600-15 - импульсный источник питания 600 Вт на 15 В для промышленного применения с параллельной работой.
Назначение: AC/DC источник питания высокой мощности с принудительным охлаждением, предназначенный для питания промышленной аппаратуры, систем автоматики, телекоммуникационного и электронного оборудования.
Расшифровка партномера
| Партномер | Расшифровка |
| SCN | Серия источников питания Mean Well SCN |
| 600 | Номинальная мощность 600 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Защита от перегрузки.
- Защита от перегрева.
- Высокая надёжность.
- Низкие пульсации и шум.
- Встроенная функция дистанционного измерения напряжения.
- Встроенное дистанционное включение и отключение.
- Возможность параллельной работы.
- Регулировка выходного напряжения от 20 до 100% внешним управляющим сигналом 1–5 В.
- Выбор диапазона входного переменного напряжения переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0–40 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | Типично ±5,0% подстроечным резистором; 20–100% внешним управлением 1–5 В постоянного тока |
| Точность выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–130 В AC / 180–260 В AC, 260–370 В DC, выбирается переключателем |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 81% |
| Входной ток | 11 А / 115 В AC; 7,0 А / 230 В AC |
| Пусковой ток, максимум | 60 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 101–115%: защита с ограничением тока; 110–135%: отключение выходного напряжения с последующим восстановлением при повторном включении |
| Перенапряжение | 110–135% от установленной точки; отключение выходного напряжения с последующим восстановлением при повторном включении |
| Перегрев | >100 °C, измерение на радиаторе, рядом с трансформатором; отключение выходного напряжения с последующим восстановлением при повторном включении |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P, I/P–FG: 1500 В AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG: 100 МОм / 500 В DC |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, IEC60950 — одобрено |
| Излучаемые и проводимые помехи | Соответствие FCC Part 15, класс A |
| Гармонические составляющие тока | --- |
| Иммунитет к электромагнитным воздействиям | --- |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+65 °C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04% / °C (0–50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 120 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 291 × 132 × 68 мм (Д × Ш × В) |
| Масса | 2,3 кг |
| Упаковка | 8 шт. / 24 кг / короб |
Механические данные
Корпус выполнен в металлическом исполнении с вентиляционными отверстиями и встроенным вентилятором. Воздушный поток организован принудительно; направление потока указано на чертеже. На лицевой и клеммной стороне предусмотрены выводы для подключения входа переменного тока, выхода постоянного тока и управляющих цепей.
Функциональные возможности
Источник питания поддерживает дистанционное измерение напряжения, внешнее включение и отключение, регулировку выходного напряжения сигналом 1–5 В DC, а также параллельную работу нескольких устройств. Управляющая клеммная колодка обеспечивает подключение цепей VS+, VS−, VCI, VCO, GND, PAR и INH.
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
