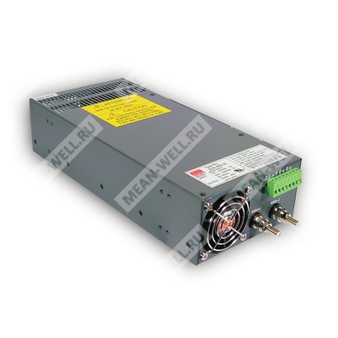

SCN-600-18 - импульсный источник питания 18 В для промышленной электроники с защитами, дистанционным управлением и параллельной работой.
Назначение: AC/DC источник питания серии SCN-600 с выходным напряжением 18 В, предназначенный для питания промышленной аппаратуры, систем автоматики и нагрузок с возможностью удалённого контроля, параллельного включения и коррекции выходного напряжения.
Особенности
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Защита от перегрузки.
- Защита от перегрева.
- Высокая надёжность, низкий уровень пульсаций и шума.
- Встроенная функция дистанционного измерения напряжения.
- Встроенное дистанционное включение и выключение.
- Поддержка параллельной работы.
- Возможность регулировки выходного напряжения от 20 до 100% внешним сигналом 1–5 В.
- Диапазон входного переменного напряжения выбирается переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Расшифровка партномера
| Партномер | SCN-600-18 |
| Серия | SCN-600 |
| Тип изделия | Импульсный источник питания промышленного исполнения |
| Номинальная выходная мощность серии | 600 Вт |
| Номинальное выходное напряжение | 18 В |
| Обозначение модификации | Версия на 18 В с параллельной работой и функциями дистанционного управления |
Таблица параметров
| Параметр | Значение |
| Модель безопасности | 600S-N018 |
| Выходное напряжение | 18 В |
| Номинальный ток | 33 А |
| Диапазон тока | 0–33 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 180 мВ п-п (макс.) |
| Время запуска, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–130 В AC / 180–260 В AC; 260–370 В DC, выбирается переключателем |
| Диапазон частоты | 47–63 Гц |
| КПД типовое | 82% |
| Входной ток | 11 А / 115 В AC; 7,0 А / 230 В AC |
| Пусковой ток, макс. | 60 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Выход
| Параметр | Значение |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка выходного напряжения | Около ±5,0% подстроечным потенциометром; 20–100% от номинала внешним управлением 1–5 В DC |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Дистанционное измерение напряжения | Есть |
| Дистанционное включение/выключение | Есть |
| Параллельная работа | Есть |
Защита
| Параметр | Значение |
| Перегрузка | 101–115%: ограничение по току, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135%: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C, измерение по радиатору вблизи трансформатора; защита: отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, IEC60950, одобрено |
| Испытательное напряжение | I/P–O/P, I/P–FG: 1500 В AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG: 100 МОм / 500 В DC |
| Проводимые и излучаемые помехи | Соответствует FCC part 15 class A |
| Гармонические составляющие тока | --- |
| Помехоустойчивость ЭМС | --- |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 120 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 291 × 132 × 68 мм |
| Масса | 2,3 кг |
| Упаковка | 8 шт. / 24 кг / картонная коробка |
Механические размеры
Корпус: 291,0 мм по длине, 132,0 мм по ширине, 68,0 мм по высоте. Приведены установочные и присоединительные размеры для входных и выходных клемм, а также расположение вентилятора и органов управления.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Допуск включает разброс уставки, регулирование по линии и регулирование по нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
