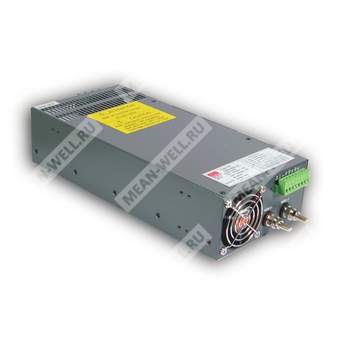

SCN-800-15 - импульсный источник питания 15 В, 810 Вт, с функциями параллельной работы и дистанционного управления.
Краткое назначение
SCN-800-15 представляет собой одно-выходной сетевой источник питания промышленного исполнения для питания нагрузок постоянным напряжением 15 В с высокой мощностью, малым уровнем пульсаций и встроенными функциями дистанционного контроля, дистанционного включения/выключения, remote sense и параллельной работы.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| SCN | Серия источников питания Mean Well SCN с одной выходной линией и поддержкой параллельной работы |
| 800 | Номинальная мощность класса 800 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
Особенности
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Высокая надежность, низкие пульсации и шум.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Встроенное дистанционное включение/выключение.
- Встроенная функция параллельной работы.
- Возможность регулировки выходного напряжения в диапазоне 20–100% внешним управлением 1–5 В.
- Выбор диапазона входного переменного напряжения переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Основные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 54 А |
| Диапазон тока | 0–54 А |
| Номинальная мощность | 810 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки напряжения | Типично ±5% подстроечным потенциометром; 20–100% внешним управлением 1–5 В DC |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–130 В AC / 180–260 В AC или 260–370 В DC, выбор переключателем |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 81% |
| Входной ток | 9 А при 230 В AC; 17 А при 115 В AC |
| Пусковой ток, максимум | 60 А при 230 В AC |
| Ток утечки, максимум | 3,5 мА при 240 В AC |
Защита
| Функция защиты | Порог / действие |
|---|
| Перегрузка | 110–135% от номинальной выходной мощности; тип защиты: ограничение тока, задержанное отключение выходного напряжения, восстановление после повторной подачи питания |
| Перенапряжение | 110–135% от установленной точки выхода; тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | >100 °C, измерение по радиатору рядом с трансформатором; тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | от -10 до +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,04% / °C (0–50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и безопасность
| Параметр | Значение |
|---|
| MTBF | 120 000 ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | Проектирование по UL1950, CSA22.2, IEC60950 |
| ЭМС | Проектирование по FCC Part 15 Class A |
| Испытательное напряжение | I/P-O/P, I/P-FG: 1500 В AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, более 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 291 × 132 × 68 мм (Д × Ш × В) |
| Масса | 2,3 кг |
| Упаковка | 8 шт. в коробке; 24 кг на картонную коробку |
Функциональные возможности
| Функция | Описание |
|---|
| Дистанционное измерение | Подключение по линиям VS+ и VS- для компенсации падения напряжения на проводах |
| Дистанционное включение/выключение | Управление через клемму INH; логика: H — включено, L — выключено |
| Внешняя регулировка напряжения | Управление постоянным напряжением 1–5 В через клеммы VCI/VCO |
| Параллельная работа | Подключение через клеммы PAR и GND; поддержка распределения нагрузки |
Примечания
| № | Текст примечания |
|---|
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH. |
| 2 | Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
Назначение клемм и режимы управления
На изделии предусмотрены клеммы для входа сети переменного тока, клеммы постоянного выхода, а также управляющие цепи для дистанционного контроля напряжения, параллельной работы и дистанционного включения/выключения. Реализация этих функций показана в схеме терминального подключения: использование внутреннего регулирования, remote sense, управление выключателем, транзисторное управление INH, регулировка 1–5 В DC, параллельная работа с remote sense и параллельная работа без remote sense.
Вход сети: L, N, FG.
Выход постоянного тока: POS, NEG.
Сервисные и управляющие клеммы: VS+, VS-, VCI, VCO, GND, PAR, INH.
