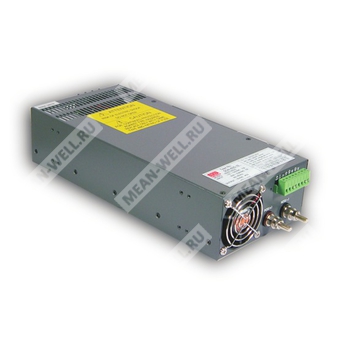

SCN-800-48 - импульсный источник питания 48 В для промышленной аппаратуры с удалённым управлением и параллельной работой.
Назначение: одновыходной источник питания мощностью 800 Вт с принудительным воздушным охлаждением, предназначенный для питания промышленной и электронной аппаратуры, а также для систем, требующих дистанционного контроля, удалённого включения и возможности параллельного соединения.
Расшифровка партномера
| Позиция | Расшифровка |
|---|---|
| SCN | Серия источников питания Mean Well SCN |
| 800 | Номинальная мощность 800 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание и особенности
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Высокая надёжность и низкий уровень пульсаций и шумов.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Встроенное дистанционное управление включением и выключением.
- Встроенная функция параллельной работы.
- Возможность регулировки выходного напряжения в диапазоне 20–100% внешним управляющим сигналом 1–5 В.
- Входной диапазон переменного напряжения выбирается переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Корпус с лакокрасочным покрытием.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 16,6 А |
| Диапазон выходного тока | 0–16,6 А |
| Номинальная выходная мощность | 796 Вт |
| Пульсации и шум | 480 мВ пик-пик |
| Диапазон подстройки напряжения | Типично ±5,0% потенциометром; 20–100% внешним управлением 1–5 В постоянного тока |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–130 В переменного тока / 180–260 В переменного тока / 260–370 В постоянного тока, выбирается переключателем |
| Диапазон частоты сети | 47–63 Гц |
| КПД (тип.) | 87% |
| Входной ток | 17 А / 115 В переменного тока; 9 А / 230 В переменного тока |
| Пусковой ток (макс.) | 60 А / 230 В переменного тока |
| Ток утечки (макс.) | 3,5 мА / 240 В переменного тока |
Защита
| Вид защиты | Срабатывание и восстановление |
|---|---|
| Перегрузка | 110–135% от номинальной выходной мощности; режим: ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135% относительно установленной точки выхода; режим: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C на радиаторе, рядом с трансформатором; режим: отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | от -10 до +65 °C, с учётом снижения нагрузки по графику |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,04% / °C (0–50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | Проектировано с учётом UL1950, CSA22.2, IEC60950 |
| ЭМС | Проектировано с учётом FCC Part 15 Class A |
| Испытательное напряжение | I/P-O/P, I/P-FG: 1500 В переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 120 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 291 × 132 × 68 мм (Д × Ш × В) |
| Упаковка | 2,3 кг; 8 шт. / 24 кг / коробка |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
2. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
Функции управления и подключения
Источник питания поддерживает следующие режимы и интерфейсы:
- регулировка выходного напряжения;
- дистанционное измерение напряжения на нагрузке;
- дистанционное включение и выключение;
- параллельная работа;
- управление выходным напряжением внешним напряжением 1–5 В постоянного тока;
- управление включением/выключением транзистором;
- управление включением/выключением переключателем;
- параллельная работа с дистанционным измерением;
- использование внутреннего управления напряжением.
Механическое исполнение
Корпус выполнен в металлическом исполнении с вентиляционными отверстиями и встроенным вентилятором. Воздушный поток организован через корпус в соответствии с указанным направлением обдува. Клеммная колодка предназначена для подключения входного питания, выходной нагрузки и управляющих цепей.
