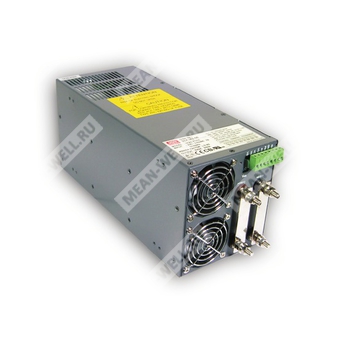

SCP-1K2-05 — импульсный источник питания постоянного тока 5 В, 200 А для промышленного применения с коррекцией коэффициента мощности и параллельной работой.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| SCP | Серия источников питания Mean Well с параллельной работой и функцией PFC |
| 1K2 | Номинальная выходная мощность класса 1200 Вт |
| 05 | Выходное напряжение 5 В |
Назначение и особенности
Компонент SCP-1K2-05 представляет собой высокомощный AC/DC источник питания постоянного тока серии SCP-1K2, предназначенный для промышленной электроники, силовых систем, телекоммуникационного и иного оборудования, требующего стабилизированного низковольтного питания большой токовой нагрузки.
- Вход от сети переменного тока 180–260 В AC или от источника 260–370 В DC.
- Активная коррекция коэффициента мощности: PF > 0,98 при 230 В AC.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Удалённая обратная связь по напряжению.
- Дистанционное включение/выключение.
- Сигнал Power Good.
- Возможность параллельной работы по схеме N+1.
- Регулировка выходного напряжения внешним сигналом 1–5 В DC.
- Принудительное воздушное охлаждение встроенным вентилятором.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 200 А |
| Диапазон тока | 0–200 А |
| Номинальная выходная мощность | 1000 Вт |
| Пульсации и шум | 100 мВ p-p |
| Диапазон регулировки напряжения | 3,0 % — типовая подстройка потенциометром; 20–100 % — внешним управлением 1–5 В DC |
| Допуск по выходному напряжению | 2,0 % |
| Стабилизация по линии | 0,5 % |
| Стабилизация по нагрузке | 1,5 % |
| Выходная защита от перегрузки | 105–140 % от номинальной мощности |
| Тип защиты при перегрузке | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перенапряжения | 110–135 % от уставки выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–260 В AC / 260–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД | 80 % тип. |
| Коэффициент мощности | > 0,98 при 230 В AC |
| Пусковой ток | 10 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
| Входной ток | 60 А / 230 В AC |
Временные характеристики
| Параметр | Значение |
| Время установки, нарастания и удержания | 500 мс, 200 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 3-кратное ограничение тока: 1,5 с, 3,0 с, 5,0 с, затем интеллектуальное авто-восстановление перед отключением |
| Защита от перегрева | При температуре выше 100 °C на радиаторе рядом с трансформатором |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Имеется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95 % RH |
| Температурный коэффициент | 0,04 %/°C (0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Class A |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень для light industry, критерий A |
Функциональные возможности
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Функция регулировки выходного напряжения | Дистанционная регулировка, внешнее управление 1–5 В DC |
| Удалённое измерение напряжения | Имеется |
| Удалённое включение/выключение | Имеется |
| Параллельная работа | Имеется, N+1 |
| Охлаждение | Вентилятор, включение при нагрузке более 20 % или при температуре выше 50 °C |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 290 × 120 × 132 мм (Д × Ш × В) |
| Масса | 5 кг |
| Упаковка | 4 шт. / 21 кг / картонная коробка |
| MTBF | 37,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Разъём | Контакт | Назначение |
| Входной клеммник | 1 | AC/L |
| Входной клеммник | 2 | AC/N |
| Входной клеммник | 3 | FG |
| Клеммник управления TB1 | 1 | VS+ |
| Клеммник управления TB1 | 2 | VS- |
| Клеммник управления TB1 | 3 | VCI |
| Клеммник управления TB1 | 4 | VCO |
| Клеммник управления TB1 | 5 | PG |
| Клеммник управления TB1 | 6 | PAR |
| Клеммник управления TB1 | 7 | GND |
| Клеммник управления TB1 | 8 | INH |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке.
- Ограничение тока: 3-кратный цикл 1,5 с / 3,0 с / 5,0 с, затем интеллектуальное авто-восстановление перед отключением.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно повторно подтверждать соответствие требованиям ЭМС.
