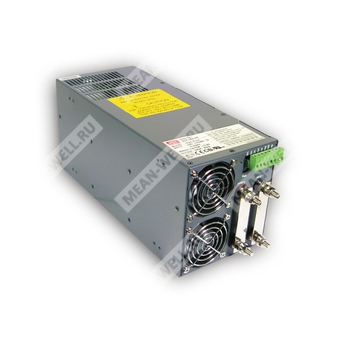

SCP-1K2-12 - импульсный источник питания 12 В 100 А, 1200 Вт с коррекцией коэффициента мощности и параллельной работой.
SCP-1K2-12 — промышленный AC/DC источник питания закрытого исполнения для питания нагрузок постоянного тока 12 В при токе до 100 А. Модель относится к серии SCP-1K2 и предназначена для применения в составе конечного оборудования, систем автоматизации, телекоммуникационной и силовой электроники, где требуется высокая выходная мощность, коррекция коэффициента мощности, удалённое управление, дистанционная обратная связь по напряжению и возможность параллельного включения по схеме N+1.
Расшифровка партномера
| Позиция | Расшифровка |
| SCP | Серия источников питания Mean Well с параллельной работой и коррекцией коэффициента мощности |
| 1K2 | Номинальная мощность класса 1200 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Входное напряжение 180–260 В переменного тока, 260–370 В постоянного тока.
- Активная коррекция коэффициента мощности: PF > 0,98 при 230 В AC.
- Выходная мощность 1200 Вт.
- Выходной ток до 100 А.
- Регулировка выходного напряжения встроенным потенциометром.
- Внешняя регулировка выходного напряжения сигналом 1–5 В DC в диапазоне 20–100%.
- Удалённая обратная связь по напряжению.
- Удалённое включение и отключение.
- Сигнал Power Good на открытом коллекторе NPN-транзистора.
- Параллельная работа с поддержкой схемы N+1.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Функции защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 100 А |
| Диапазон выходного тока | 0–100 А |
| Номинальная мощность | 1200 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 3,0%: типовая регулировка потенциометром; 20–100%: регулировка внешним управлением 1–5 В DC |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 500 мс, 200 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–260 В AC / 260–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД типовой | 82% |
| Коэффициент мощности | >0,98 при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | 3,5 мА при 240 В AC |
| Потребляемый ток AC | 10 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, последующее автоматическое восстановление после перезапуска питания |
| Перенапряжение | 110–135% от установленной точки выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Срабатывание при температуре более 100 °C, измерение на радиаторе, вблизи трансформатора |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,04%/°C (в диапазоне 0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 1,5 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМИ излучение и проводимые помехи | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, уровень light industry, критерий A |
Сигналы и функции управления
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Функция удалённой обратной связи | Да |
| Функция удалённого включения/отключения | Да |
| Параллельная работа | Да, поддержка N+1 |
| Внешняя регулировка напряжения | 1–5 В DC |
| Диапазон регулировки внешним сигналом | 20–100% выходного напряжения |
MTBF
| Параметр | Значение |
| Наработка на отказ | 37,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 290 × 120 × 132 мм (Д × Ш × В) |
| Охлаждение | Принудительное воздушное, встроенный вентилятор |
| Направление воздушного потока | Указано в механическом чертеже; через корпус в осевом направлении вентилятора |
| Клеммная колодка управления | TB1, Dinkle 51HDBC-08P или эквивалент |
| Сопрягаемая часть клеммной колодки | Dinkle 51SDB-08P или эквивалент |
| Входные клеммы переменного тока | 3 контакта: FG, AC/N, AC/L |
Упаковка
| Параметр | Значение |
| Масса | 5 кг |
| Упаковка | 4 шт. / 21 кг / картонная коробка |
Назначение выводов клеммного блока TB1
| Номер контакта | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Назначение силовых клемм
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает точность установки, стабилизацию по линии и стабилизацию по нагрузке.
- Ограничение тока: 3 раза по 1,5 с, 3,0 с и 5,0 с; далее интеллектуальное автоматическое восстановление перед отключением.
- Источник питания рассматривается как компонент, который устанавливается в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям EMC.
