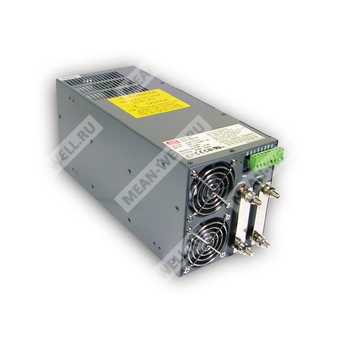

SCP-1K2-24 — импульсный источник питания 24 В 50 А для промышленного применения с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Партномер |
Расшифровка |
| SCP |
Серия источников питания Mean Well с параллельной работой и функцией PFC |
| 1K2 |
Номинальная мощность класса 1200 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
Источник питания SCP-1K2-24 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 24 В при токе до 50 А. Модель рассчитана на промышленное применение, обеспечивает работу с активной коррекцией коэффициента мощности, поддерживает дистанционное управление, удалённое измерение напряжения на нагрузке и параллельное включение по схеме N+1.
Особенности:
- Вход 180–260 В переменного тока или 260–370 В постоянного тока.
- Активная коррекция коэффициента мощности.
- Параллельная работа нескольких модулей, включая схему N+1.
- Встроенная функция дистанционного контроля включения/выключения.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- Встроенный сигнал «Питание в норме».
- Регулировка выходного напряжения внешним сигналом 1–5 В.
- Принудительное охлаждение встроенным вентилятором.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 50 А |
| Диапазон тока | 0–50 А |
| Номинальная мощность | 1200 Вт |
| Пульсации и шум, не более | 240 мВ п-п |
| Диапазон регулировки напряжения | Типично 3,0 % подстроечным потенциометром; 20–100 % внешним управлением 1–5 В постоянного тока |
| Допуск по напряжению | ±2,0 % |
| Регулировка по сети | ±0,5 % |
| Регулировка по нагрузке | ±1,0 % |
| Время запуска, нарастания и удержания | 500 мс, 200 мс, 16 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 180–260 В переменного тока, 260–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 86 % |
| Коэффициент мощности | >0,98 при 230 В переменного тока |
| Входной ток | 10 А при 230 В переменного тока |
| Пусковой ток, максимальный | 60 А при 230 В переменного тока |
| Ток утечки, максимальный | 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105–140 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, затем повторное включение для восстановления |
| Перенапряжение | 110–135 % от установленной точки выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | >100 °C, измерение на радиаторе вблизи трансформатора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Имеется |
Охлаждение и среда эксплуатации
| Охлаждение | Вентиляторное, при нагрузке более 20 % или температуре более 50 °C вентилятор включён |
| Рабочая температура | От -20 до +65 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения и влажность | От -20 до +85 °C, 10–95 % RH |
| Температурный коэффициент | 0,04 %/°C в диапазоне 0–50 °C |
| Вибрация | 10–200 Гц, 2G, по 10 мин/цикл, по 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Помехоэмиссия | Соответствие EN55022 (CISPR22), класс A |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Сигналы управления и специальные функции
| Сигнал «Питание в норме» | Открытый коллектор NPN-транзистора |
| Функции | Регулировка выходного напряжения постоянным напряжением, удалённое измерение, дистанционное управление, параллельная работа |
| Удалённое измерение | Поддерживается |
| Дистанционное включение/выключение | Поддерживается |
| Параллельная работа | Поддерживается, включая N+1 |
| Регулировка выходного напряжения внешним сигналом | 1–5 В постоянного тока |
Механические данные
| Габаритные размеры | 290 × 120 × 132 мм (Д × Ш × В) |
| Масса | 5 кг |
| Упаковка | 4 шт. / 21 кг / картонная коробка |
MTBF
| Наработка на отказ | 37,4 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Клеммные соединения
| Сетевой клеммник | 1 — AC/L; 2 — AC/N; 3 — FG |
| Клеммник управления TB1 | 1 — VS+; 2 — VS-; 3 — VCI; 4 — VCO; 5 — PG; 6 — PAR; 7 — GND; 8 — INH |
| Сопрягаемая колодка TB1 | Dinkle 51SDB-O8P или эквивалент |
| Тип TB1 | Dinkle 51HDBC-O8P или эквивалент |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке.
4. Ограничение тока: 3 раза по 1,5 с, 3,0 с и 5,0 с, затем интеллектуальное автоматическое восстановление перед отключением.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
