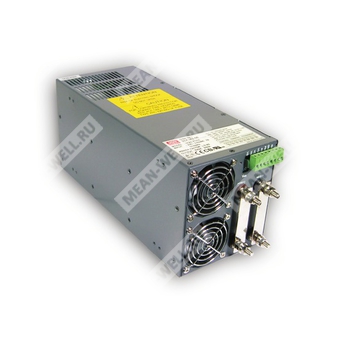

SCP-1K2-48 — импульсный источник питания постоянного тока на 48 В с активной коррекцией коэффициента мощности и функцией параллельной работы.
Расшифровка партномера
| Параметр | Расшифровка |
| Серия | SCP-1K2 |
| Номинальное выходное напряжение | 48 В |
| Модельный ток | 24 А |
| Номинальная мощность | 1152 Вт |
| Исполнение | Источник питания серии SCP-1K2 с функциями PFC, удалённого контроля, дистанционного измерения и параллельной работы |
Назначение и особенности
Источник питания SCP-1K2-48 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В при токе до 24 А. Изделие рассчитано на промышленное применение, поддерживает параллельную работу по схеме N+1, дистанционное включение/выключение, удалённую компенсацию падения напряжения на проводах и внешнюю регулировку выходного напряжения. Имеется встроенный активный корректор коэффициента мощности.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 48 В |
| Номинальный выходной ток | 24 А |
| Диапазон выходного тока | 0…24 А |
| Номинальная мощность | 1152 Вт |
| Пульсации и шум | 500 мВ пик-пик |
| Диапазон регулировки напряжения | Типовая подстройка потенциометром; регулировка 20%…100% внешним управляющим напряжением 1…5 В постоянного тока |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания, удержания | 500 мс, 200 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…260 В переменного тока; 260…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Типовой КПД | 90% |
| Коэффициент мощности | >0,98 при 230 В переменного тока |
| Потребляемый ток | 10 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | 3,5 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, повторное включение после восстановления питания |
| Ограничение тока | 3-кратное срабатывание: 1,5 с, 3,0 с, 5,0 с; далее интеллектуальное авто-восстановление перед отключением |
| Перенапряжение | 110…135% от установленной точки выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение после восстановления питания |
| Перегрев | >100 °C, измерение на радиаторе вблизи трансформатора |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Окружающая среда и механические воздействия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04%/°C (0…50 °C) |
| Вибрация | 10…200 Гц, 2 G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Охлаждение | Принудительное воздушное, встроенным вентилятором; включение вентилятора при нагрузке более 20% или при достижении более 50 °C |
| Направление воздушного потока | Указано на корпусе; принудительное охлаждение вентилятором |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/корпус: 1,5 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень light industry, критерий A |
Функциональные возможности
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Дистанционное измерение | Поддерживается |
| Дистанционное включение/выключение | Поддерживается |
| Параллельная работа | Поддерживается, включая N+1 |
| Регулировка выходного напряжения | Встроенная подстройка и внешнее управление 1…5 В постоянного тока |
Конструктивные данные
| Параметр | Значение |
| Габариты | 290 × 120 × 132 мм (Д × Ш × В) |
| Масса | 5 кг |
| Упаковка | 4 шт. / 21 кг / картонная коробка |
| MTBF | 37,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Разъём | Контакт | Назначение |
| Входной клеммник | 1 | AC/L |
| Входной клеммник | 2 | AC/N |
| Входной клеммник | 3 | FG |
| Выходные клеммы | POS+ | Положительный выход |
| Выходные клеммы | NEG- | Отрицательный выход |
| TB1 | 1 | VS+ |
| TB1 | 2 | VS- |
| TB1 | 3 | VCI |
| TB1 | 4 | VCO |
| TB1 | 5 | PG |
| TB1 | 6 | PAR |
| TB1 | 7 | GND |
| TB1 | 8 | INH |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Ограничение тока: 3 раза по 1,5 с, 3,0 с и 5,0 с; затем интеллектуальное авто-восстановление перед отключением.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
