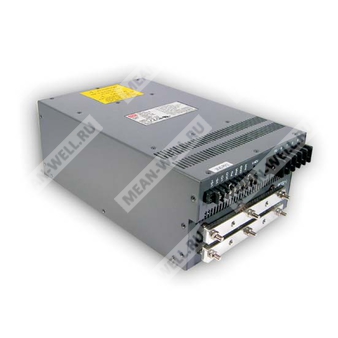

SCP-2K4-12 - импульсный источник питания 12 В постоянного тока мощностью 2400 Вт с коррекцией коэффициента мощности и параллельной работой.
Назначение: промышленный AC/DC источник питания для питания нагрузок постоянным напряжением 12 В, с высокой выходной мощностью, дистанционным управлением, контролем и возможностью параллельного включения по схеме N+1.
Расшифровка партномера
| Партномер | Расшифровка |
| SCP | Серия источников питания Mean Well SCP |
| 2K4 | Номинальная мощность 2400 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Входное напряжение 180…260 В переменного тока, 3-фазная 3-проводная схема; доступны другие системы.
- Коррекция коэффициента мощности: более 0,98 при 230 В AC.
- Встроенная принудительная воздушная конвекция с вентилятором.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенные функции дистанционного контроля, дистанционного снятия/разрешения выхода, удалённого измерения и параллельной работы.
- Сигнал Power Good на открытом коллекторе NPN-транзистора.
- Регулировка выходного напряжения потенциометром и внешним управляющим напряжением 1…5 В DC.
- Возможность параллельной работы по схеме N+1.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 200 А |
| Диапазон тока | 0…200 А |
| Номинальная мощность | 2400 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки напряжения | 20%…100% от номинала при внешнем управлении 1…5 В DC; типовая подстройка потенциометром |
| Допуск по выходному напряжению | 1,0% |
| Стабилизация по сети | 0,5% |
| Стабилизация по нагрузке | 0,5% |
| Время запуска, нарастания и удержания | 800 мс, 400 мс, 12 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180…260 В AC |
| Схема сети | 3-фазная, 3 провода |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,98 при 230 В AC |
| КПД типовой | 84% |
| Входной ток | 15 А при 230 В AC |
| Пусковой ток, максимум | 60 А при 230 В AC |
| Ток утечки, максимум | 3,5 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 110…140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110…135% относительно установленной точки выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Более 100°C, измерение на радиаторе вблизи трансформатора |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+65°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85°C, 10…95% RH |
| Температурный коэффициент | 0,04% / (0…50°C) |
| Вибрация | 10…200 Гц, 2G, по 10 минут за цикл, 60 минут по осям X, Y, Z |
| Охлаждение | Принудительное, вентилятором; при нагрузке более 20% или при температуре более 50°C вентилятор включён |
Требования по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень light industry, критерий A |
Сигналы и специальные функции
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Специальные функции | Регулировка выходного напряжения DC, удалённое измерение, дистанционное управление, параллельная работа |
| Дистанционное управление включением/выключением | Поддерживается |
| Удалённое измерение | Поддерживается |
| Параллельная работа | Поддерживается, включая схему N+1 |
| Вход управления внешним напряжением | 1…5 В DC |
| Максимальный ток цепи управления | 40 В / 0,5 А max. |
Механические параметры
| Параметр | Значение |
| Габариты | 350 × 212 × 124 мм |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 24,9 тыс. часов минимум по MIL-HDBK-217F при 25°C |
Назначение выводов
| Контакт | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Назначение входных клемм переменного тока
| Контакт | Назначение |
| 1 | FG |
| 2 | N |
| 3 | T |
| 4 | S |
| 5 | R |
Режимы подключения и применения
Источник питания допускает работу в параллельной конфигурации с удалённым измерением и без него. Поддерживаются режимы внутреннего регулирования выходного напряжения, внешнего управления, включения/выключения через переключатель и транзистор, а также формирование сигнала Power Good.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Ограничение тока: 3-кратные импульсы 1,5 с, 3,0 с, 0,5 с; при этом возможен интеллектуальный автоперезапуск до отключения.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
