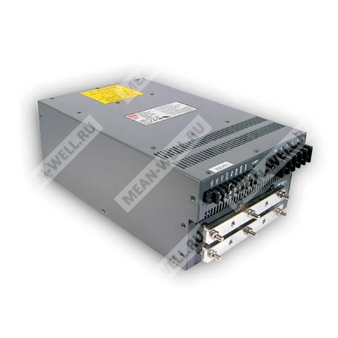

SCP-2K4-15 - импульсный источник питания 15 В 160 А, 2400 Вт с параллельной работой и PFC.
Расшифровка партномера
| Партномер | Расшифровка |
| SCP | Серия источников питания |
| 2K4 | Номинальная мощность 2400 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
SCP-2K4-15 представляет собой высокомощный импульсный AC/DC источник питания промышленного исполнения с коррекцией коэффициента мощности, принудительным воздушным охлаждением, возможностью параллельной работы по схеме N+1, удалённым контролем и дистанционной компенсацией падения напряжения на линиях нагрузки.
Особенности
- Входное питание от трёхфазной сети переменного тока 180…260 В.
- Коррекция коэффициента мощности: более 0,98 при 230 В AC.
- Возможность внешней регулировки выходного напряжения 20…100% от номинала сигналом 1…5 В DC.
- Удалённое считывание напряжения нагрузки и удалённое управление включением/выключением.
- Параллельная работа нескольких блоков по схеме N+1.
- Встроенный выход сигнала исправности питания.
- Защита от перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенными вентиляторами.
Параметры выхода
| Параметр | Значение |
| Партномер | SCP-2K4-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 160 А |
| Диапазон тока | 0…160 А |
| Номинальная мощность | 2400 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки напряжения | 3,0% — типовая регулировка потенциометром; 20…100% регулировка внешним сигналом 1…5 В DC |
| Допуск выходного напряжения | 2,0% |
| Линейная стабилизация | 0,5% |
| Стабилизация по нагрузке | 0,5% |
| Время установки, нарастания, удержания | 800 мс, 400 мс, 12 мс при полной нагрузке |
| Защита от перегрузки | 110…140% от номинальной выходной мощности |
| Защита от перенапряжения | 110…135% с отслеживанием установленной точки выхода |
| Сигнал «Питание в норме» | Открытый коллектор NPN-транзистора |
| Специальные функции | Регулировка выходного напряжения DC, удалённое считывание, дистанционное управление, параллельная работа |
Параметры входа
| Параметр | Значение |
| Входное напряжение | 180…260 В AC, трёхфазная 3-проводная система |
| Входная частота | 47…63 Гц |
| Коэффициент мощности | Более 0,98 при 230 В AC |
| КПД типовой | 85% |
| Входной ток | 15 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Current limiting, delay shut down o/p voltage, re-power on to recover |
| Перенапряжение | Shut down o/p voltage, re-power on to recover |
| Перегрев | Shut down o/p voltage, recovers automatically after temperature goes down |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04%/°C в диапазоне 0…50 °C |
| Вибрация | 10…200 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Охлаждение | Принудительное воздушное, вентиляторами; включение при нагрузке более 20% или при температуре вентилятора более 50 °C |
| Срок наработки на отказ | 24,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень для лёгкой промышленности, критерий A |
Механические данные
| Параметр | Значение |
| Габариты | 350 × 212 × 124 мм |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
Подключение и интерфейсы
| Параметр | Значение |
| Регулировка | Настройка выходного напряжения потенциометром и внешним управляющим сигналом 1…5 В DC |
| Удалённое считывание | Есть |
| Дистанционное включение/выключение | Есть |
| Параллельная работа | Есть, для схемы N+1 |
| Сигнализация исправности | Открытый коллектор NPN, до 40 В / 0,5 А максимум |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
4. Ток ограничения указан в кратности 3 раза: 1,5; 3,0; 5,0 с. Затем блок питания выключается по защите.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
