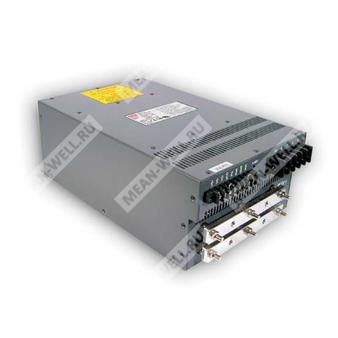

SCP-2K4-24 — импульсный источник питания постоянного тока 24 В, 100 А для промышленного оборудования и систем с параллельной работой.
SCP-2K4-24 — это высокомощный AC/DC источник питания серии SCP-2K4 с коррекцией коэффициента мощности, предназначенный для питания промышленных нагрузок постоянного тока 24 В при токе до 100 А. Изделие поддерживает параллельную работу по схеме N+1, дистанционное измерение напряжения, удалённое включение/отключение, регулировку выходного напряжения и внешний аналоговый контроль 1–5 В.
Расшифровка партномера
| Партномер | Расшифровка |
| SCP | Серия источников питания с параллельной работой и функцией коррекции коэффициента мощности |
| 2K4 | Номинальная мощность класса 2400 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Входное напряжение переменного тока 180–260 В, трёхфазная трёхпроводная схема.
- Коэффициент мощности более 0,98 при 230 В переменного тока.
- Номинальная выходная мощность 2400 Вт.
- Параллельная работа N+1.
- Встроенная функция дистанционного контроля напряжения.
- Дистанционное управление включением/отключением.
- Регулировка выходного напряжения от 20% до 100% внешним сигналом 1–5 В постоянного тока.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал Power Good.
- Соответствие требованиям по ЭМС для промышленного оборудования.
Выходные параметры
| Параметр | Значение |
| Модель | 2K4S-P024 / SCP-2K4-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 100 А |
| Диапазон тока | 0–100 А |
| Номинальная мощность | 2400 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 20%–100% регулировка внешним управлением 1–5 В постоянного тока |
| Допуск по выходному напряжению | 1,0% |
| Регулировка по линии | 0,5% |
| Регулировка по нагрузке | 0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–260 В переменного тока |
| Схема подключения | 3-проводная, трёхфазная; доступны иные системы |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,98 при 230 В переменного тока |
| Типовая эффективность | 88% |
| Входной ток | 15 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | 3,5 мА при 240 В переменного тока |
Параметры времени и динамики
| Параметр | Значение |
| Время установки, нарастания и удержания | 800 мс, 400 мс, 12 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135% по уставке выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C, измерение на радиаторе рядом с трансформатором |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +65 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | 0,04% / (0–50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Охлаждение | Принудительное, вентилятором; включение вентилятора при нагрузке более 20% или температуре более 50 °C |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 1,5 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень для промышленной среды, критерий A |
Сигналы управления и специальные функции
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Специальные функции | Регулировка выходного напряжения постоянным током, дистанционное измерение, дистанционное управление, параллельная работа |
| Вход дистанционного регулирования | DC 1–5 В |
| Логика включения/отключения | H: ON, L: OFF |
| Допустимая нагрузка выхода сигнала | 40 В / 0,5 А максимум |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 24,9 тыс. часов минимум, по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 350 × 212 × 124 мм (Д × Ш × В) |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
Подключение и интерфейсы
| Контакт | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Назначение клемм входа переменного тока
| Контакт | Назначение |
| 1 | FG |
| 2 | N |
| 3 | T |
| 4 | S |
| 5 | R |
Кривые снижения параметров
При температуре окружающей среды снижение допустимой нагрузки начинается после приблизительно +50 °C; при +65 °C допустимая нагрузка уменьшается до уровня около 50%.
При входном напряжении снижение доступной выходной мощности начинается ниже 170 В AC; при 150 В AC доступная мощность составляет около 2000 Вт, при 110 В AC — около 1200 Вт, при 90 В AC — около 900 Вт.
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Токовая защита ограничивает ток 3 раза в течение 1,5 с, 3,0 с, 5,0 с; затем при отсутствии восстановления выполняется отключение до повторного запуска.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно подтверждать соответствие директивам по ЭМС.
