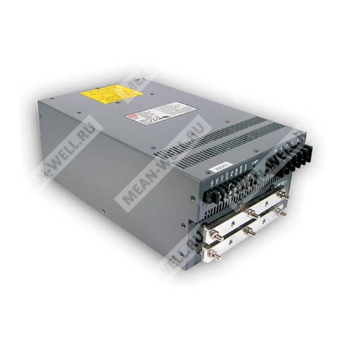

SCP-2K4-48 - импульсный источник питания постоянного тока на 48 В для промышленного применения с функцией параллельной работы и PFC.
Расшифровка партномера
| Партномер | Расшифровка | Пояснение |
| SCP-2K4-48 | SCP-2K4 | Серия источников питания с параллельной работой N+1 и функцией коррекции коэффициента мощности |
| SCP-2K4-48 | 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение и особенности
Источник питания SCP-2K4-48 предназначен для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 48 В при высокой выходной мощности до 2400 Вт. Модель относится к промышленной серии с принудительным воздушным охлаждением, встроенной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также возможностью удаленного контроля и параллельной работы по схеме N+1.
Основные особенности
- Входное напряжение: 180...260 В переменного тока, трехпроводное подключение 3-фазной сети.
- Встроенная коррекция коэффициента мощности: более 0,98 при 230 В AC.
- Выходная мощность: 2400 Вт.
- Параллельная работа N+1.
- Дистанционное считывание и дистанционное включение/выключение.
- Регулировка выходного напряжения от внешнего управления 1...5 В DC.
- Принудительное воздушное охлаждение встроенными вентиляторами.
- Индикация состояния Power Good.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 50 А |
| Диапазон регулировки тока | 0...50 А |
| Номинальная мощность | 2400 Вт |
| Пульсации и шум, не более | 200 мВ пик-пик |
| Диапазон подстройки напряжения | 3,0% тип. подстройка потенциометром; 20...100% подстройка внешним управляющим сигналом 1...5 В DC |
| Допуск по напряжению | 1,0% |
| Линейная стабилизация | 0,5% |
| Нагрузочная стабилизация | 0,5% |
| Время установки, нарастания, удержания | 800 мс, 400 мс, 12 мс при полной нагрузке |
| Защита от перегрузки | 110...140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока, задержанное отключение выходного напряжения, повторный запуск после перезагрузки |
| Защита от перенапряжения | 110...135% с привязкой к установленной точке выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторный запуск после перезагрузки |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180...260 В переменного тока, 3-фазная 3-проводная схема; доступны другие системы |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | > 0,98 при 230 В AC |
| КПД, тип. | 89% |
| Входной ток | 15 А при 230 В AC |
| Пусковой ток, макс. | 60 А при 230 В AC |
| Ток утечки, макс. | 3,5 мА при 240 В AC |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20...+65 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | 0,04% / °C в диапазоне 0...50 °C |
| Вибрация | 10...200 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Охлаждение | Принудительное охлаждение вентилятором, включение при нагрузке более 20% или при работе вентилятора более 50% |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты | >100 °C, измерение на радиаторе, вблизи трансформатора |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 Approved |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22), класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Иммунитет по ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень для легкой промышленности, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Сигналы и специальные функции
| Параметр | Значение |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
| Специальные функции | Регулировка выходного напряжения по постоянному напряжению, дистанционное считывание, дистанционное управление, параллельная работа; см. инструкцию к клеммам управления |
| Управление включением/выключением | Возможны управление выключателем и транзистором |
| Регулировка выходного напряжения внешним сигналом | 1...5 В DC |
| Выход внешнего управления | 40 В / 0,5 А макс. |
Механические параметры
| Параметр | Значение |
| Габариты | 350 × 212 × 124 мм (Д × Ш × В) |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
MTBF
| Параметр | Значение |
| Наработка на отказ | 24,9 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
Примечания
| № | Текст примечания |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Ограничение тока: 3-кратный пиковый режим в течение 1,5 с, 3,0 с, 5,0 с. После этого питание отключается до ручного или автоматического восстановления. |
| 5 | Источник питания рассматривается как компонент для установки в конечное оборудование. Итоговое оборудование должно повторно подтверждать соответствие требованиям EMC. |
Схема входных систем
- 3-фазная 3-проводная система 220 В AC — стандартная модель.
- 1-фазная система 220 В AC.
- 3-фазная 4-проводная система 220/380 В AC.
- 3-фазная 4-проводная система 190/110 В AC.
Клеммы управления
| Номер вывода | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Клеммы входа переменного тока
| Номер вывода | Назначение |
| 1 | FG |
| 2 | N |
| 3 | T |
| 4 | S |
| 5 | R |
