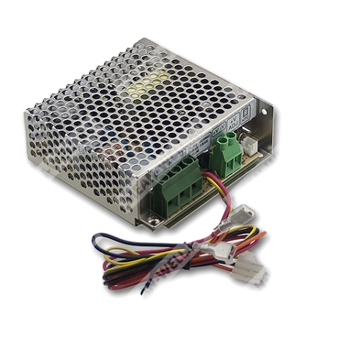

SCP-35-12 - импульсный источник питания 35 Вт с одним выходом 13,8 В для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| SCP | Серия источников питания с одним выходом, применяемых в составе зарядных и резервируемых систем |
| 35 | Номинальная выходная мощность 35 Вт |
| 12 | Вариант с номинальным выходным напряжением 13,8 В |
Назначение и особенности
Модель SCP-35-12 представляет собой сетевой импульсный источник питания открытого исполнения мощностью 35 Вт с одним выходом, предназначенный для промышленной электроники, систем питания постоянного тока, зарядных и буферных применений. Устройство рассчитано на универсальный вход переменного или постоянного тока, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и обратной полярности батареи, а также предусматривает температурную компенсацию зарядного напряжения и сигнализацию наличия сетевого напряжения.
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа от сети постоянного тока в расширенном диапазоне.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, защита от обратной полярности аккумулятора.
- Функция температурной компенсации зарядного напряжения через внешний термодатчик.
- Сигнализация состояния сетевого питания.
- Охлаждение за счет естественной конвекции воздуха.
- Светодиодная индикация наличия выходного напряжения/питания.
- Низкое потребление без нагрузки.
- Допуск к установке в металлических и неметаллических корпусах оборудования.
- Испытание полной нагрузкой 100%.
Выходные характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 13,8 В |
| Номинальный выходной ток | 2,6 А |
| Диапазон выходного тока | 0…2,6 А |
| Пиковый ток в течение 5 с | 3,1 А |
| Номинальная выходная мощность | 35,9 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | от +15% до -5% |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Уставка, время нарастания | 600 мс, 30 мс / 230 В переменного тока; 1200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 16 мс / 115 В переменного тока при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД | 83% |
| Входной ток | 0,75 А / 115 В переменного тока; 0,5 А / 230 В переменного тока |
| Пусковой ток | 45 А, холодный запуск |
| Ток утечки | <2 мА / 240 В переменного тока |
Функциональные возможности
| Параметр | Значение |
| Компенсация температуры | Через NTC-датчик, не входит в комплект поставки |
| Сигнал контроля выходного напряжения | L = выходное напряжение +0,2…0,7 В при наличии сети; L = 0 В при отсутствии сети |
Защита
| Параметр | Значение |
| Перегрузка | 3,1…4,2 А, защита с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 16,6…19,3 В, отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05% / °C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Срок наработки на отказ | 3044,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 523,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Требования по безопасности и электромагнитной совместимости
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CB (IEC62368-1) одобрено, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55035, EN61000-6-1, уровень light industry, BS EN/EN61000-6-1, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 99 × 97 × 36 мм |
| Масса | 0,37 кг |
| Упаковка | 45 шт.; 17,7 кг; 1,04 CUFT |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого до высокого значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Выходная мощность не должна превышать номинальную.
- 33% допускается в течение не более 15 секунд; средняя выходная мощность не должна превышать номинальную.
- Источник питания является компонентом и должен устанавливаться в конечное оборудование. Соответствие конечного оборудования требованиям ЭМС должно быть подтверждено после установки.
- Испытание на полную нагрузку выполняется в течение 1000 часов.
- Изделие рассчитано на срок службы 2 года в рамках указанной спецификации.
