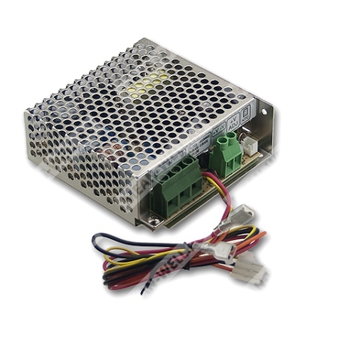

SCP-35-24 - одновыходной импульсный источник питания на 27,6 В для питания и подзаряда аккумуляторных цепей.
Расшифровка партномера SCP-35-24
| Обозначение | Расшифровка |
| SCP | Серия одновыходных импульсных источников питания с функцией компенсации температуры и контролем состояния выхода |
| 35 | Номинальная выходная мощность 35 Вт |
| 24 | Модификация на номинальное выходное напряжение 27,6 В |
Назначение и особенности
Модель SCP-35-24 представляет собой источник питания открытого исполнения для промышленного применения, предназначенный для формирования стабилизированного постоянного напряжения 27,6 В и питания нагрузки мощностью до 35 Вт. Изделие также поддерживает режимы, связанные с подключением аккумулятора, контроль выходного напряжения и температурную компенсацию зарядного напряжения.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Вход постоянного тока в расширенном диапазоне.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки батареи посредством предохранителя.
- Встроенная функция температурной компенсации.
- Сигнал контроля выходного напряжения.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация наличия питания.
- Малая потребляемая мощность на холостом ходу.
- Пригоден для установки в металлические и неметаллические корпуса оборудования.
- Испытание на 100% полную нагрузку.
- Декларируемая ресурсная наработка MTBF.
Таблица параметров: выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27,6 В |
| Номинальный выходной ток | 1,4 А |
| Диапазон регулировки тока | 0 ~ 1,4 А |
| Пиковый ток 5 с | 1,7 А |
| Номинальная выходная мощность | 38,6 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | ±15%, -5% |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 600 мс, 30 мс/230 В AC; 1200 мс, 30 мс/115 В AC при полной нагрузке |
| Время удержания | 50 мс/230 В AC; 16 мс/115 В AC при полной нагрузке |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типичный КПД | 86% |
| Типичный входной ток | 0,75 А/115 В AC; 0,5 А/230 В AC |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Таблица параметров: функции
| Параметр | Значение |
| Компенсация температуры | С помощью NTC, не входит в комплект источника питания |
| Сигнал контроля выходного напряжения | L = выходное напряжение +0,2 ~ 0,7 В при наличии AC OK; L = 0 В при отказе AC |
Таблица параметров: защиты
| Параметр | Значение |
| Перегрузка | 3,1 ~ 4,2 А, защита с восстановлением после устранения аварии, тип hiccup |
| Перенапряжение | 33,1 ~ 38,5 В, отключение выходного напряжения с последующим повторным включением для восстановления |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 45 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CB (IEC62368-1) approved, проектирование по BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55035, EN61000-6-1, уровень light industry, BS EN/BS EN/BS EN/BS EN/EAC TP TC 020 |
Таблица параметров: конструкция и прочее
| Параметр | Значение |
| Частота преобразования | 60 кГц |
| MTBF | 3044,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 523,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 45 шт.; 17,7 кг; 1,04 куб. фута |
Подключение и обозначения выводов
TB1
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
TB2
| Номер контакта | Назначение |
| 1 | DC OUTPUT +V |
| 2 | DC OUTPUT -V |
CN2: JST B2B-XH или эквивалент. Сопряжённый разъём: JST XHP / JST SXH-001T-P0.6 или эквивалент.
Описание функциональных выводов
B+ — подключение положительного вывода аккумулятора.
B- — подключение отрицательного вывода аккумулятора.
L — контроль выходного напряжения; фиксирует выходное напряжение или напряжение аккумулятора при его использовании.
+V, -V — выход постоянного напряжения; аккумулятор подключать нельзя.
CN2 — подключение датчика температуры для температурной компенсации напряжения заряда.
Температурная компенсация
При подключении термистора NTC 100 кОм, например THINKING TTC3A104F4193EY, выходное напряжение изменяется в зависимости от температуры. Для модели SCP-35-24 указаны следующие опорные значения:
| Температура окружающей среды | Выходное напряжение |
| 0 °C | 27,6 В ± 0,4 В |
| 25 °C | 27,6 В ± 0,2 В |
| 50 °C | 26,4 В ± 0,4 В |
Если выходное напряжение отрегулировано внутренним потенциометром и отличается от номинального значения, рекомендуется согласование номинала термистора с производителем.
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | Регулирование по линии измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке. |
| 5 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | 33% рабочего цикла в пределах каждых 15 секунд. Средняя выходная мощность не должна превышать номинальную мощность. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 8 | Для деталей о температуре окружающей среды 3,5 °C/1000 м при моделях без вентилятора и 5 °C/1000 м при моделях с вентилятором на высоте выше 2000 м следует учитывать снижение допустимой нагрузки. |
Кривые снижения нагрузки
Снижение нагрузки по температуре и по входному напряжению приведено в документации изделия. При повышении температуры окружающей среды выше 50 °C и при отклонении входного напряжения от номинального значения следует учитывать соответствующее снижение допустимой нагрузки.
