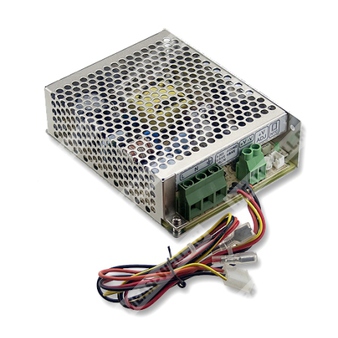

SCP-50-12 - импульсный источник питания 50 Вт с выходом 13,8 В для питания и зарядных применений.
Общее описание
Устройство SCP-50-12 представляет собой одноканальный импульсный источник питания с универсальным входом переменного и постоянного тока, предназначенный для промышленной аппаратуры, систем питания и зарядных приложений. Модель обеспечивает стабилизированное выходное напряжение 13,8 В при мощности до 49,7 Вт и поддерживает функции контроля, температурной компенсации и сигнала обнаружения выходного напряжения.
Расшифровка партномера
| Партномер | Расшифровка |
| SCP | Серия источников питания SCP |
| 50 | Номинальная мощность 50 Вт |
| 12 | Номинальное выходное напряжение 12 В; по данным документа для SCP-50-12 установлено 13,8 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка работы от постоянного входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки аккумулятора посредством предохранителя.
- Встроенная функция температурной компенсации.
- Сигнал контроля наличия выходного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- Потребление холостого хода менее 0,75 Вт.
- Пригоден для установки в металлические и неметаллические корпуса оборудования.
- Испытание при 100% полной нагрузке.
Выходные параметры
| Модель | SCP-50-12 |
| Выходное напряжение | 13,8 В |
| Номинальный ток | 3,6 А |
| Диапазон тока | 0 ~ 3,6 А |
| Пиковый ток | 4,3 А |
| Номинальная мощность | 49,7 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | +15 %, -5 % |
| Допуск по выходному напряжению | ±2,0 % |
| Стабилизация по линии | ±1,0 % |
| Стабилизация по нагрузке | ±2,0 % |
| Температурная компенсация | 4,3 ~ 5,8 А при номинальной выходной мощности |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 81 % |
| Входной ток типовой | 1,1 А / 115 В AC; 0,65 А / 230 В AC |
| Пусковой ток типовой | 45 А при холодном запуске |
| Ток утечки | <2 мА / 240 В AC |
Функции
| Температурная компенсация | Подключение через NTC, термодатчик не входит в комплект поставки |
| Сигнал контроля выходного напряжения | L = выходное напряжение +0,2 ~ 0,7 В (AC OK); L = 0 В (AC Fail) |
Защита
| Перегрузка | Защитный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Выключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные характеристики
| Рабочая температура | -20 ~ +60 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Стандарты излучения ЭМС | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты устойчивости ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/ENV50204, BS EN/EN55035, BS EN/EN61000-6-1, уровень light industry, EAC TP TC 020 |
| Безопасность | UL62368-1, CB (IEC62368-1), EAC TP TC 004, проектирование согласно BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Наработка на отказ, масса, габариты и упаковка
| MTBF | 2868,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 495,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 30 шт.; 14,5 кг; 0,95 куб. фута |
Подключение и конструктив
| Клеммник TB1 | 1 — AC/L; 2 — AC/N; 3 — FG |
| Клеммник TB2 | 1 — DC OUTPUT +V; 2 — DC OUTPUT -V |
| Разъём CN2 | JST B2B-XH или эквивалент |
| Сопряжённая колодка | JST XHP или эквивалент |
| Контакты | JST SXH-001T-P0.6 или эквивалент |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Стабилизация по линии измеряется при переходе от нижнего входного напряжения к верхнему при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки. |
| 6 | Максимальная скважность 33 % в течение каждых 15 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 8 | Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
