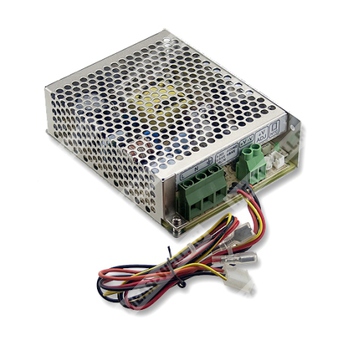

SCP-50-24 - импульсный источник питания 24 В постоянного тока мощностью 50 Вт для промышленной аппаратуры и систем заряда.
Назначение и особенности
Компонент SCP-50-24 представляет собой одно выходной импульсный источник питания серии SCP-50 с универсальным входом переменного и постоянного тока. Устройство предназначено для формирования стабилизированного напряжения 24 В постоянного тока при мощности до 50 Вт и применяется в промышленной электронике, в том числе в составе систем питания, зарядных устройств и оборудования с резервированием от аккумулятора.
Изделие выполнено с естественным охлаждением за счет свободной конвекции, поддерживает встроенную температурную компенсацию напряжения заряда, имеет сигнал контроля выходного напряжения и рассчитано на монтаж в металлические или неметаллические корпуса оборудования.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| SCP | Серия источников питания Mean Well SCP |
| 50 | Номинальная мощность 50 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, защита от переполюсовки аккумулятора плавкой вставкой.
- Встроенная функция температурной компенсации.
- Сигнал контроля выходного напряжения.
- Охлаждение свободной конвекцией воздуха.
- Индикатор наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- Подходит для установки в металлические и неметаллические корпуса оборудования.
- Испытание при 100% полной нагрузке.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 27,6 В |
| Номинальный ток | 1,8 А |
| Диапазон тока | 0 ~ 1,8 А |
| Номинальная мощность | 49,7 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон подстройки напряжения | +15%, -5% |
| Пуск, время нарастания | 1200 мс, 30 мс при 115 В AC на полной нагрузке; 600 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 16 мс при 115 В AC на полной нагрузке; 50 мс при 230 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 85% |
| Входной ток | 0,65 А при 230 В AC; 1,1 А при 115 В AC |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Функциональные возможности
| Параметр | Значение |
| Температурная компенсация | Через NTC, не входит в комплект |
| Сигнал контроля выходного напряжения | L = выходное напряжение +0,2 ~ 0,7 В при наличии AC OK; L = 0 В при отказе AC |
Защиты
| Вид защиты | Параметры | Принцип работы |
| Перегрузка | 4,3 ~ 5,8 А, номинальная выходная мощность | Переход в режим hiccup, автоматическое восстановление после снятия аварии |
| Перенапряжение | 33,1 ~ 38,5 В | Отключение выходного напряжения с последующим повторным включением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 45 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, период 60 минут; по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты электромагнитных излучений | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/ENV50204; BS EN/EN55035; BS EN/EN61000-6-1; light industry level; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CB (IEC62368-1), EAC TP TC 004 approved, design refer to BS EN/EN62368-1 |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Исполнение | Корпус для свободной конвекции воздуха |
| Масса | 0,45 кг |
| Упаковка | 30 шт.; 14,5 кг; 0,95 CUFT |
| Средняя наработка на отказ | 2868,4 тыс. ч по Telcordia SR-332 (Bellcore); 495,8 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение и назначение выводов
| Разъём / клемма | Назначение |
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB1, контакт 3 | FG |
| TB2, контакт 1 | DC OUTPUT +V |
| TB2, контакт 2 | DC OUTPUT -V |
| CN2 | Разъём JST B2B-XH или эквивалент; ответная часть JST XHP, контакты JST SXH-001T-P0.6 или эквивалент |
| B+ | Подключение к положительному выводу аккумулятора |
| B- | Подключение к отрицательному выводу аккумулятора |
| L | Сигнал контроля наличия сети / выходного напряжения |
| +V, -V | Выходное напряжение |
Примечания
- Все параметры, если не оговорено особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при переходе от низкой к высокой сети на номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Режим ШИМ с коэффициентом заполнения до 33% допускается не более чем на 15 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
