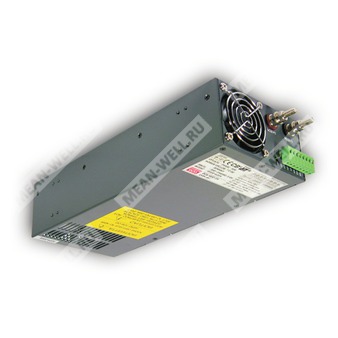

SCP-600-12 - импульсный источник питания 12 В 50 А для промышленного применения с коррекцией коэффициента мощности.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| SCP | Серия импульсных источников питания Mean Well с функциями PFC и параллельной работы |
| 600 | Номинальная мощность класса 600 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
Источник питания SCP-600-12 предназначен для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 12 В постоянного тока с номинальным током 50 А. Модель ориентирована на промышленную электронику, системы автоматизации, телекоммуникационное и иное оборудование, требующее высокой мощности, повышенного коэффициента мощности, удалённого управления и возможности параллельной работы по схеме N+1.
Особенности
- Входное напряжение переменного тока 180…260 В AC, работа также от 260…370 В DC.
- Коэффициент мощности более 0,98 при 230 В AC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная функция дистанционной обратной связи.
- Встроенное дистанционное управление включением/выключением.
- Встроенный сигнал состояния «power good».
- Встроенная функция параллельной работы N+1.
- Регулировка выходного напряжения с внешним управлением 1…5 В до 20…100%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Предназначен для встраивания в конечное оборудование.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0…50 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, не более | 120 мВ пик-пик |
| Диапазон регулировки напряжения | Типовая регулировка потенциометром; 20…100% при внешнем управлении 1…5 В DC |
| Допуск выходного напряжения | ±1,5% |
| Регулирование по входному напряжению | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания, удержания | 500 мс, 250 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180…260 В AC, 260…370 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | >0,98 при 230 В AC |
| Типовой КПД | 82% |
| Входной ток | 5,0 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | 3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 105…115% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока; задержанное отключение выходного напряжения; повторное включение для восстановления |
| Перенапряжение | 110…135% от установленной точки выхода |
| Тип защиты от перенапряжения | Отключение выходного напряжения; повторное включение для восстановления |
| Перегрев | >100 °C, измерено на радиаторе вблизи трансформатора |
| Тип защиты от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −20…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04% / °C в диапазоне 0…50 °C |
| Вибрация | 10…200 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Изоляционное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые и проводимые помехи | Соответствие EN55022 (CISPR22), класс A |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; уровень для light industry; критерий A |
Специальные функции
| Параметр | Значение |
|---|
| Сигнал Power Good | Открытый коллектор транзистора NPN |
| Сигнал Power Good, уровни индикации | GOOD — светодиод включён; FAIL — светодиод выключен |
| Охлаждение | Вентилятор, включается при нагрузке более 20% или при превышении 50 °C на вентиляторе |
| Функции управления | Регулировка выходного напряжения постоянным напряжением 1…5 В, дистанционное управление, дистанционное считывание, параллельная работа |
Механические характеристики
| Параметр | Значение |
|---|
| Габаритные размеры | 290 × 120 × 68 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт. / 22 кг / картонная коробка |
| Средняя наработка на отказ | 74,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | VS+ |
| 2 | VS− |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Назначение входных клемм
| Номер клеммы | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой из параллельно включённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по входному напряжению и регулирование по нагрузке.
4. При перегрузке: ограничение тока трижды, по 1,5 с, 3,0 с и 5,0 с; далее интеллектуальное автоматическое восстановление перед отключением.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
