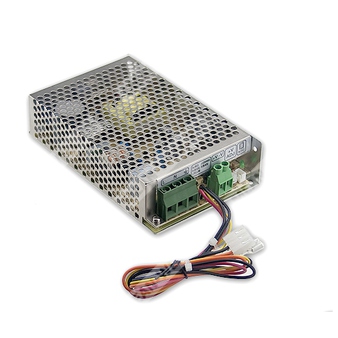

SCP-75-12 — импульсный источник питания 75 Вт с выходом 13,8 В для промышленного оборудования и систем с аккумулятором.
Расшифровка партномера
| Партномер | Расшифровка |
| SCP | Серия источников питания SCP |
| 75 | Номинальная мощность 75 Вт |
| 12 | Исполнение с выходным напряжением 13,8 В |
Назначение и особенности
Источник питания серии SCP-75 представляет собой одновыходной импульсный AC/DC блок питания с универсальным входом переменного и постоянного тока, предназначенный для питания нагрузок и систем с резервным аккумулятором. Модель SCP-75-12 имеет номинальное выходное напряжение 13,8 В и мощность 74,5 Вт.
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки, перенапряжения и переполюсовки аккумулятора предохранителем.
- Встроенная температурная компенсация зарядного напряжения.
- Сигнал обнаружения выходного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор включения.
- Потребление мощности на холостом ходу менее 0,75 Вт.
- Допускается установка в металлические и неметаллические корпуса.
- Испытание полной нагрузкой 100%.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,8 В |
| Номинальный выходной ток | 5,4 А |
| Диапазон выходного тока | 0 ~ 5,4 А |
| Пиковый ток в режиме 5 секунд | 6,5 А |
| Номинальная выходная мощность | 74,5 Вт |
| Диапазон регулировки выходного напряжения | 16,6 ~ 19,3 В |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Сигнал контроля выходного напряжения | L = выходное напряжение +0,2 ~ 0,7 В (при наличии сети); L = 0 В (при пропадании сети) |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 80% |
| Входной ток, типовое значение | 1,5 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, типовое значение | 45 А, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 600 мс, 30 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания, типовое | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Функции
| Параметр | Значение |
| Температурная компенсация | По NTC, не входит в комплект поставки |
| Диапазон регулировки выходного напряжения | Настройка внутренним потенциометром |
Защита
| Параметр | Значение |
| Перегрузка | 6,5 ~ 8,7 А, 33% скважность максимум в пределах каждых 15 с, средняя выходная мощность не должна превышать номинальную |
| Перенапряжение | 16,6 ~ 19,3 В |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Требования к окружающей среде
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учётом графика снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CB (IEC62368-1), EAC TP TC 004, проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2,0 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/ENV50204, BS EN/EN55035, BS EN/EN61000-6-1, уровень light industry, EAC TP TC 020 |
Параметры надёжности, размеры и упаковка
| Параметр | Значение |
| MTBF | 2775,7 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 461,3 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 30 шт. / 16 кг / 1 куб. фут |
Подключение и интерфейсы
Клеммник TB1:
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Клеммник TB2:
| Номер контакта | Назначение |
| 1 | Выход постоянного тока +V |
| 2 | Выход постоянного тока -V |
CN2: JST B2B-XH или эквивалент; ответная часть JST XHP, контакт JST SXH-001T-P0.6 или эквивалент.
Функциональное описание выводов
| Вывод | Функция |
| B+ | Подключение положительного вывода аккумулятора |
| B- | Подключение отрицательного вывода аккумулятора |
| L | Сигнал контроля выходного напряжения или напряжения аккумулятора |
| +V | Выходное напряжение |
| -V | Выходное напряжение, без подключения аккумулятора |
| CN2 | Подключение датчика температуры для температурной компенсации зарядного напряжения |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Пиковый режим 5 секунд максимум в пределах каждых 15 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания является компонентом, предназначенным для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
